中望CAD2009体验之三:电子传递

时间:2011-02-25 10:06:24 来源:

  由于社会分工的细化和国际合作的增强,各个企业的相互交流范围也越来越大,作为设计资料的图纸则越来越需要多方合作完成。目前,CAD技术已经深入到大多数的企业,众多设计师使用DWG文件格式的图纸进行设计,在图纸交流的过程中,常见的一个问题是发送者忽略了相关文件的依赖,例如外部参照和字体文件,使得接收方无法使用图形文件。

  最新推出的中望CAD2009的电子传递功能,有效地解决了上述问题,因此,继介绍了中望CAD2009的打印新功能和图形搜索定位新功能之后,我将在本文继续向热爱国产软件的朋友介绍中望CAD2009的电子传递功能,希望通过这一系列的介绍,能让大家更多地了解国产软件,更好地使用国产软件。以下是中望CAD2009电子传递功能的介绍。

  中望CAD2009的电子传递功能,不仅仅把需要传递的图纸进行打包,而且把图纸所依赖的相关文件自动包含在文件包内,降低了出错的可能。

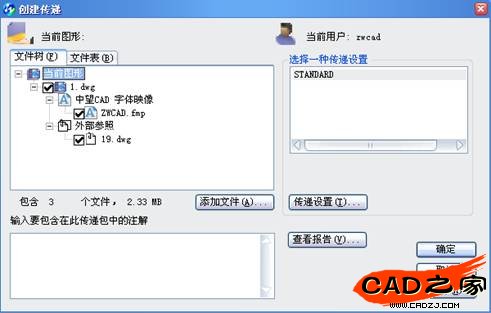

  中望CAD2009电子传递功能可以通过菜单栏“文件——电子传递”来打开,也可以直接在命令行中输入“ETRANSMIT”。若当时还未对当前图纸进行DWG的存储,系统会提示先保存图形。在打开的“创建传递”对话框中,显示出当前图形和其相关的文件,但若当前图形中包含了通过 URL 链接到的相关文件,该文件将不包含在传递包中。这里有文件树和文件表两种显示方式,推荐用文件树的方式,因为可以直观地看到文件的相互依赖关系。在每个文件前面都有一个复选框,用户可以根据需要选择要进行打包的文件,这些复选框的默认状态都是选中的。还可以通过添加文件的按钮,把其他文件也包含进来。

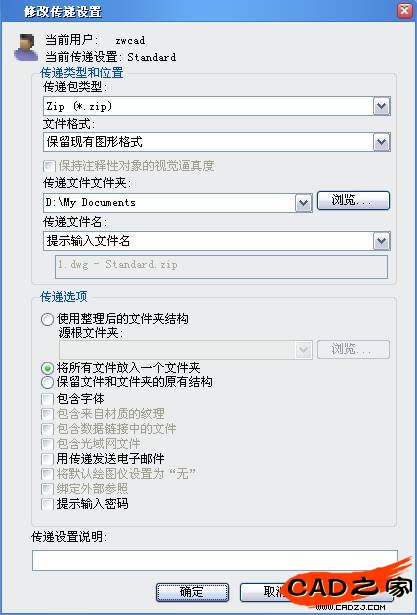

  传递设置可以用来指定打包的格式,它通过“创建传递”对话框中的“传递设置”按钮打开,默认的设置为“STANDARD”,使用者可以自己设定新的格式或直接对STANDARD格式进行修改。可在传递设置上单击鼠标右键,通过右键快捷菜单新建传递设置,修改、删除、重命名当前选定的传递设置。但要注意的是,默认的传递设置STANDARD不可重命名,也不可被删除。在“修改传递设置”的对话框中可以对传递类型和位置、传递选项、传递设置说明进行修改。

  传递包类型,中望CAD2009提供了三种——Zip(*.zip),文件夹(文件集),自解压可执行文件(*.exe)。如果传递双方都有WinRar 或 WinZIP等解压缩程序,那么使用第一种或第三种打包的方式进行网络传递是最好的选择,这样可以尽量减少打包文件的大小以方便在网络自由的传递。文件夹方式打包是在新的或已有的文件夹内创建未压缩的传递包,这在公司内部网络的传递上比较方便。文件格式一般默认为“保留现有图形格式”。在传递文件文件夹里设置打包文件放置地址。传递文件名可以自行输入或者由系统自动生成,由系统自动生成的文件名会在下面灰色的输入框内显示,遇到有重复命名的情况,使用者可以选择替换或在文件名后自动增加一个数字以区分。

  在传递选项里,头三个都是关于打包后的文件夹内文件的路径的,保存的路径越长对于不熟悉的人来说不容易理解,并且每台电脑图纸和相关文件的存放路径都不大相同,所以建议选择“将所有文件放入一个文件夹”这样不容易出错。我们还可以把图纸内的所有字体也打包,并可以设置整个打包文件的密码。甚至可以与邮件系统相联系,创建打包文件的时候直接默认为邮件附件,输入收件人地址就可以直接发送了。

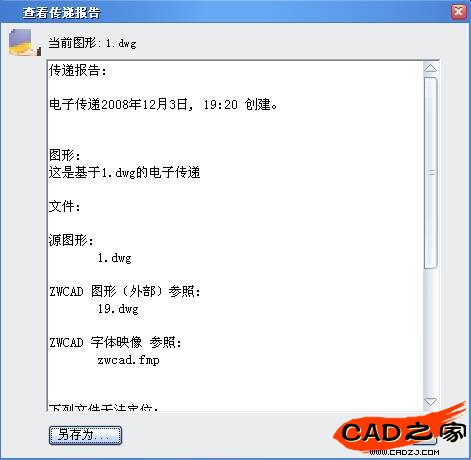

  在打包文件的内部会自动产生一个文本文件,里面是记录的是传递报告,包括了打包文件的一些基本的信息,并且制作者输入的注释和说明都会在这个文件里体现。在创建传递的时候可以通过“创建传递”对话框中“查看报告”按钮来预览此文件。



  目前国内CAD软件中只有中望CAD2009有电子传递功能,随着网络的发展,相信图纸传递的范围会越来越大,无数使用电子传递功能的用户将从中受益。

  以上是本人对中望CAD2009电子传递功能的一些应用体会,希望上述的文档,能给大家带来一点启示。国产软件的发展,最关键的是广大用户首先要了解国产软件、应用国产软件,离开这一点,一切都是空谈。作为一线老设计师,本人真诚希望国产CAD软件能获得快速发展,希望国产软件能走进广大企业用户,满足用户的业务发展需要。
