中望CAD应用实例:图层管理

时间:2011-02-25 10:06:23 来源:

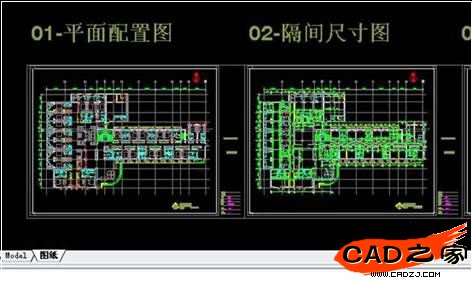

  使用中望CAD的时候,把一张比较复杂的图纸,通过冻结某些图层来表达不同的效果,这样就可以生成多张表现不同方面的图纸了。很多CAD设计师就是通过布局来实现的,建立多个视口,然后通过冻结某些当前视口的图层来实现上面所说的效果。如下图所示:



  这张图纸是一张比较复杂的建筑图纸,所涉及的图层比较多,现在看到的是在布局空间的效果,做了两个视口,分别冻结了不同的图层,但是由于在同一个布局里面建立过多个视口时,可能会导绘制图纸时速度相对慢些。这样我们可以用中望CAD里的“ET扩展工具》图层工具》图层管理”功能实现上面同样的效果。

  打开模型空间,对象显示非常复杂。这时我们就可以用“ET扩展工具》图层工具》图层管理”这个功能了。



  进入模型空间,选择“图层管理”这个功能,可以在这里面建立图层样式的名称,然后再进行样式的编辑设置。



  设置好相应图层的条件后,如下图所看到的界面,我们可以选择其中的一个样式,点选下面的“恢复”按钮,这样我们就可以很清晰的看到冻结之前设好图层的效果了。



  这样,通过上面的方法,很轻松就可以实现多个视口所要表达的效果了。以上就是我使用中望CAD的一些心得体会,大家不妨按照我说的操作一下,相信你会发现在使用中望CAD过程中,熟练掌握一些操作技巧对提升设计效率有很大的帮助。
