AutoCAD渲染教程：金属和玻璃的渲染技巧

高级金属、真实金属与mirror方式渲染时的区别：高级金属的反光度宜为50～80，当80以上时发光很亮，相当于真实金属渲染的效果。而mirror方式，则反光度宜低（即使0值也可），如果反光度过高则就成为透明体了。

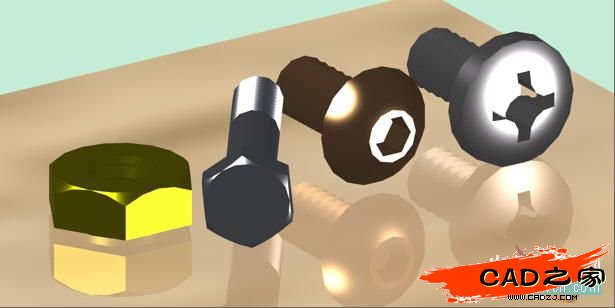

mirror方式的反光度在50左右都是金属体，而透明度影响不大。金属件的镜像效果取决于地板是否为“全局”控制，如果是则有，如果附材质就没有。但是为了出现地板的反射，则可设地板反射率大于“1”的值。（图8）的地板是附了材质的，而螺丝或丝帽的是由三维线框的黄色、Bylayer色、31#色、 255#色决定的。它们的反射是因为地板设置折射率为1.980后出现的折射的效果。

3、用“全局”控制线框色与金属材质混合渲染

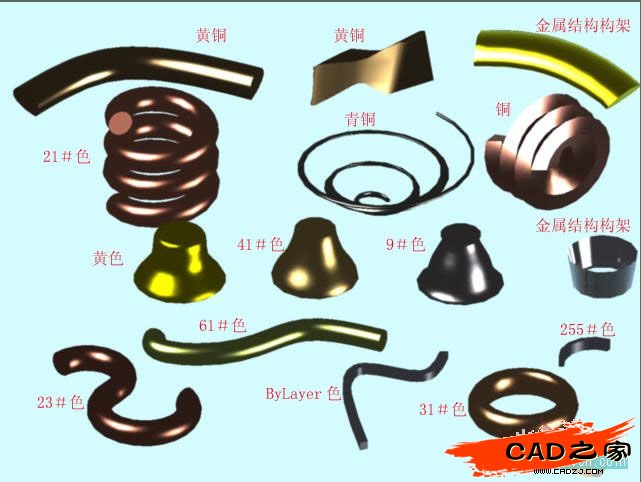

下面（图9）是CAD自带金属材质与用颜色混合渲染的效果。对于CAD自带的铜、青铜、黄铜、钢材质，在材质编辑器的“样板”中采用“高级金属”，环境光、漫射项中钩选“随对象”，反光度80左右，其它参数为默认值；对于用颜色作为材质的，“全局”设置为mirror方式，反光度1，不透明100。（如果“全局”设置：高级金属方式，反光度80，不透明100，也略同于mirror方式渲染的效果。）

附：材质或线框颜色号后的渲染图

4、用外来金属材质渲染金属件

应用外来金属图片作为材质渲染金属件时，在材质编辑器的“样板”中不能采用“真实”渲染方式，那样渲染的彩图不能反映金属效果。而应采用“高级金属”方式，环境光、漫射项中钩选“随对象”，反光度值宜低，其它参数为默认值，而“纹理贴图”的“图位调整”中宜采用“比例”放缩，一般不要采用“按对象放缩 ”，否则渲染的效果难看。下面是外来的黄金图片（图10）。

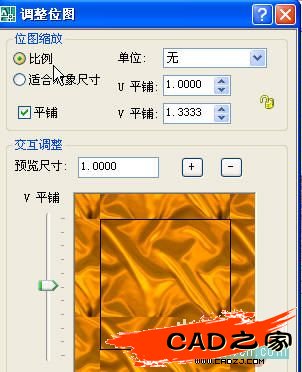

“图位调整”的示意如（图11）所示。

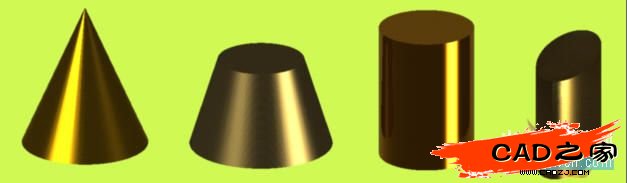

上面的黄金图片依次分别“新建材质”后，附给构件时，在材质编辑器的“样板”中采用“高级金属”方式，在“纹理贴图”的“图位调整”中采用“比例”放缩，其渲染的效果如（图12）所示：

二、玻璃材质的渲染技巧

1、采用CAD自带的玻璃材质

在“面板—门和窗材质 –样例”中，07版的玻璃材质只有：玻璃镶嵌-透明一种，而在“面板—门和窗-材质库”中却有11种。日常生活中常用的玻璃材质有：玻璃镶嵌-透明、玻璃镶嵌-2(3)、玻璃镶嵌-镜面、玻璃镶嵌-夹丝、玻璃镶嵌-反射镀膜等等，它们有各自的特点。

渲染设置：在材质编辑器的“样板”中一般是默认方式“即Class-Clear”当需要镜像时，可选择“mirror”项，其它参数一般也是默认值。但是当渲染件有色泽要求时，在“漫射”项中必须钩选“随对象”选项。现以下面的玻璃器皿渲染（图13）简要说明之。

上面7个玻璃器皿，由于选用的玻璃材质不同，其渲染效果随之变化：

鱼缸：第一排的是采用“玻璃镶嵌-透明”材质，而第二排则为“玻璃镶嵌-夹丝”材质，看缸内的金鱼和鱼草可知其色泽深浅的变化。

玻璃缸、筒杯和第一排的高瓶，都是采用“玻璃镶嵌-3”材质，而渲染的色泽却随器皿的（白色、洋红、绿色、青色、黄色）三维线框色而变化。

第二排的高瓶，是采用“玻璃镶嵌-镜面”材质渲染，其特点反映了左右两边的绿色玻璃缸和黄色筒杯的颜色。

上下排的高颈酒瓶都是采用“玻璃镶嵌-反射镀模”材质渲染的，因反射环境，其色泽略有变化。
