AutoCAD渲染教程：金属和玻璃的渲染技巧

AutoCAD 2007版由于渲染器变了，其材质与渲染方法都跟着变，初接触时往往无所适从，特别是金属材质和玻璃材质很难寻找和恰当渲染。笔者常见有的网友求助这个问题，特将07版金属材质和玻璃材质的渲染技巧介绍于后，望能有助于会员。

一、金属材质的渲染技巧

1、CAD2007自带金属材质的应用

（1）采用CAD自带的金属材质样例渲染金属件

在“面板—金属材质（样例）”中，07版的金属材质只有：金属结构构架.钢、装饰金属.铜、装饰金属.青铜、装饰金属.黄铜共四种，这是日常生活中常用的金属材质。

在材质编辑器的“样板”中采用“高级金属”，环境光、漫射项中钩选“随对象”，反光度80左右，其它参数为默认值，则渲染出的钢、铜、青铜、黄铜4种配件如（图1）所示：

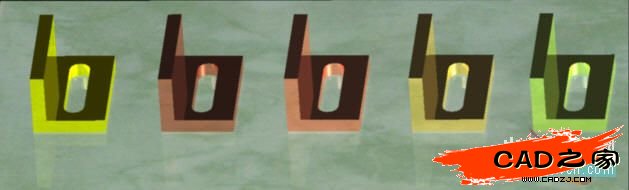

其中：金属结构构架.钢，漫射颜色为紫色，如果钩选“漫射”就可以随配件的三维线框色变化，上面第一个配件的线框色为ByLayer，如果将其色改为：黄色、23＃色、21＃色、41＃色、61＃色，则渲染的颜色就随之变化如（图2）所示。

改变颜色的方法：激活三维对象后，右击鼠标调出“特性”对话框，在第一行“颜色”框中浏览和选择要用的颜色即可（以下提到的着色方法也同之）。

此一特性，适合于用户按需要的色泽渲染对象。上述渲染是在材质编辑器的“样板”中采用“高级金属”方式，而反光度为80左右。如果选择“真实金属”方式，则反光度宜低（20以下），否则无光泽。

（2）、采用CAD自带的金属材质库渲染金属件

CAD2007自带的“金属 - 材质库”有23种金属，除上面已列的4种常用的外，一般都是专业所用。下面将装饰金属铝、装饰金属方格板、装饰金属铝合金、装饰金属不锈钢、装饰金属镀锌、装饰金属网格、装饰金属风化等材质渲染的彩图列下（图3）所示：

2、不用材质以“全局”控制线框色渲染金属

经笔者探索，在CAD2007版中，仍然可以用“全局”来控制线框颜色，以渲染出金属件的效果。方法：

（1）、用“全局”来控制线框颜色，以“高级金属”方式渲染

应用材质编辑器的“全局”材质，在“样板”中采用“高级金属”，“环境光”、“漫射”项中钩选“随对象”。反光度要大，亮度才高。但是不能太大，大了就不真实了，一般设为80左右。而“不透明度”也要大可为100，其它参数为默认值，详（图4）所示：

（注释：下图虽然有大理石材质球，那是用于地板，以免与金属混淆所设。）

各种配件的颜色号设置，依次为：ByLayer色、黄色、33#、61#、31#、21#、23#、40#颜色。而渲染的彩图如（图5）所示：

（2）、用“全局”来控制线框颜色，以“mirror”方式渲染

经笔者探索得知：“mirror”方式既可渲染金属效果，又可渲染玻璃效果。渲染金属的设置方法是：在材质编辑器的“样板”中选择“mirror”方式，材质球选择“全局”，设置反光度时与“高级金属”方式相反，即反光度宜低（即使为0也可。），半透度为0，环境光、漫射项中钩选“随对象”，其它参数为默认值，详（图6）所示：

线框颜色号依次设置为：41、61、31、ByLayer、2（黄色）、ByBlock颜色，反光度为5。渲染的金属件如（图7）所示：
