CAXA电子图版中如何计算回转体重量

时间:2011-08-24 10:27:52 来源:未知

零件重量计算时常遇到找不到公式的回转体零件,如果回转体的边线是不规则的曲线,那么即使微积分也拿它没办法。好在我们有CAXA电子图版,不管回转体是什么形状,我们都不必查手册公式,只需要点击几个查询按钮,求得乘积就行了。
 回转体重量计算公式是:G=2πρAH
 ρ-材料密度
 A-回转体截面面积
 H-回转体截面重心到回转中心距离

 比如下面图片中的回转体,计算步骤如下。

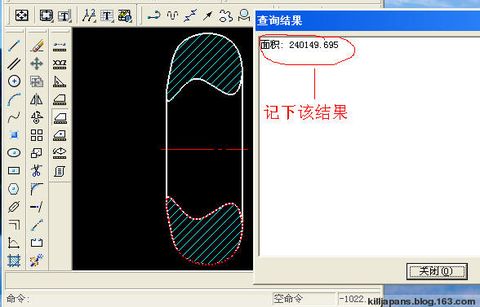

1、 查询回转体截面面积。

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

2、查询回转体重心

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

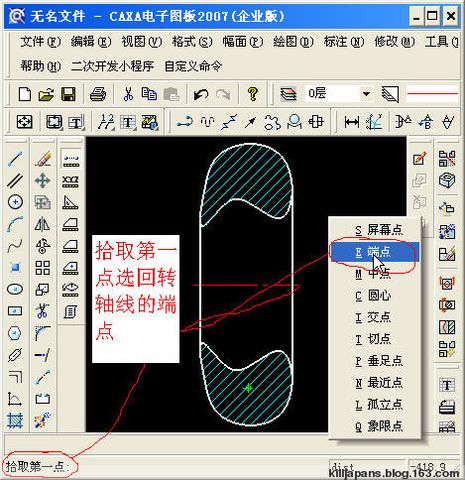

3、查询重心到回转中心距离

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)

003、CAXA电子图版中计算回转体重量? - 九丰 - 九丰(jiufng)



4、计算,假设材料为钢材,图中单位mm:G=2πρAH
 G=2πx7.85x10 ^3x240149.695x710.82x10^-9=8419.6kg
