CAXA材料定额计算功能应用技巧

时间:2012-03-17 09:02:18 来源:未知

  1.1 材料表的定制

  材料定额计算是一个功能强大且实用的功能,同其他的汇总表格一样,需要在数据库中对“材料表”等项进行设置,下面我们将针对材料表的定制进行讲解。

  1.1.1 材料定额零件信息

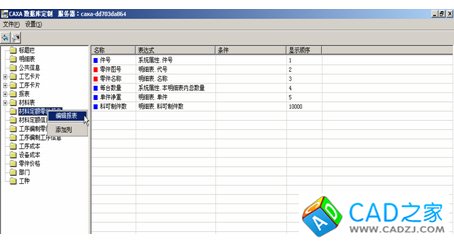

  双击数据库定制图表 ,进入数据库定制界面,选中“材料定额零件信息”并右击鼠标,显示如图所示。







  图1-1 编辑材料零件信息

  其中的“编辑报表”与“添加列”的用法在第四章已讲述。“添加列”中所添加的选项是用户需要显示出来的图纸零件信息内容。该信息起到标识与区分各种产品零件信息的作用。

  1.1.2 定制材料表

  在数据库定制界面下,单击“材料表”,在右侧会显示出系统默认的一些属性,如这些属性不能满足用户的需要,用户还可以自定义属性,这些在“材料表”根目录下显示的属性称之为“父类属性”,在新建的材料类别中,用户可以有选择的继承“父类属性”。

  下面我们以“钢板(━)”这一材料为例子进行讲解:

  (1)右击“材料表”,在弹出的右键菜单上选择“新建子类”,弹出“新建子类”对话框,其中子类符号可以不输入,但是名称必须输入,输入完毕后确定。如图所示。





  图1-2 新建子类

  (2) 右击新建子类“钢板(━)”,并弹出右键菜单,单击“继承属性”,弹出继承属性对话框,其中的各条属性均为“父类属性”的内容,用户可选择性的添加。如图所示。www.cadzj.com





  图1-3 继承属性

  注意:所继承的属性原则是继承需要的属性,不可继承多余无用的属性,否则不能正常进行计算。

  选择完毕确定。继承的属性显示如图所示。





  图1-4 显示继承属性

  (3) 由于图纸明细表中材料一栏中的内容可以是由不同的数据组合而成,如:“Q235A ━6x32x112”系统无法正确的识别具体的规格与下料尺寸,那么我们在定义“材料规格”与“下料尺寸”属性时就要对数据进行拆分,使其能正确的识别规格与下料尺寸。从而进行计算。

  下面我们针对“Q235A ━6x32x112”数据,对“材料规格1”进行拆分,鼠标选中“材料规格1”,弹出右键菜单,单击“拆分属性”弹出对话框如图所示。





  图1-5 拆分

  针对钢板其规格为“━厚度”,我们以x为分割符,将数据分成了三段,上图中的“位置”含义是指分割出的数据的位置,如果一条规则不能满足所需要的数据,则可继续添加规则,我们所需要的可参加计算的“材料规格”数值为“6”,所以拆分的内容见上图。下料尺寸的拆分同上,不过多的讲述。

  注意:拆分只拆分字符。

  (4) 定制完成属性的拆分,就可以定制“毛重计算公式和规格定义”了。在钢板材料上弹出右键菜单,选择“毛重计算公式及规格定义”,弹出下图对话框。





  图1-6 毛重计算

  注意:1毛重公式有三个,目前系统只支持一种计算公式,所以在公式二或公式三中输入内容无效。

  2上图中的“面积公式”指的是表面积计算公式,为油漆的计算提供参数。

  3公式中的各个参数均为“属性名称”显示的内容,不能是“显示名称”所显示的内容。填写内容如图所示,确定无误,单击确定。

  4毛重公式及规格定义录入中所输入的属性名称注意其大小写,否则不能计算。





  图1-7 定义毛重公式

  (5) 上述内容定制完成了,还可以对其进行编辑或删除,如果定制其他材料的时候,钢板中有很多字段都是可以通用的,为了方便用户,可以将定制好的材料信息通过“另存子类”的方式存为另一个材料子类。所有的属性都跟随到新的子类中。操作界面如图所示。





  图1-8 右键菜单

  注意:如上操作对“材料规格”与“下料尺寸”进行拆分,系统仍无法识别用户所拆分的具体是哪些数据,则软件规定指定所拆分的内容都来自材料定额信息中“坯料尺寸”所指定的信息。

  1.1.3 材料定额信息

  材料定额信息所显示的内容如图所示。





  图1-9 材料定额信息

  其中“材料规格”1~6,“下料尺寸”1~3,为备用属性。不需对其进行设置。

  “分类名称”与“分类符号”分别为新建子类的“子类名称”和“子类符号”,二者定义一个就可以。“材料名称”与“材料牌号”指的是继承属性中相对应的内容。定义的表达试如图所示。





  图1-10 定义材料定额信息

  由于图纸明细表中的数据是组合数据,所以其中分类符号与材料牌号还需要进行拆分。具体拆分过程同上。

  材料定额信息最后定义如图所示。





  图1-11 显示材料定额信息

  如需要显示某一属性字段,对该属性进行编辑,在弹出的“编辑列”对话框中选择“输出列”即可。

  1.1.4 基础数据录入

  完成上述工作后,就可将数据录入到数据库中,方便进行材料定额计算。

  在数据库定制界面下,单击“基础数据录入”按钮 ,进入数据录入界面,如图所示。







  图1-12 数据录入界面

  选取一种材料右击鼠标,选择“添加数据”弹出对话框如图所示。





  图1-13 添加数据

  用户可根据自己的需求进行数据的录入。

  数据录入完毕,如图所示。





  图1-14 显示录入数据

  注意:内容要与实际导入图纸信息或工艺信息相符,否则无法计算。

  1.2 材料定额计算

  进入工艺汇总界面,在导入的数据上右击鼠标,选择“材料定额计算”如图所示。





  图1-15 材料定额计算

  材料定额计算界面很简洁,操作十分方便,我们从工具栏开始介绍。





   退出“材料定额计算”。



   刷新零件信息。



   重新计算材料定额。



   删除所有自动生成的主料定额。



   删除所有手工添加的主料定额。



   删除所有辅料定额。



   删除所有材料定额。



  在材料定额计算界面中,系统通过颜色来区分自动生成的主料定额、手工添加的主料定额与辅料定额。

  自动生成的主料定额:红色

  手工添加的主料定额:蓝色

  辅料定额; 绿色

  选中一项零件,右击鼠标,弹出如图菜单,用户可手工添加主料信息与辅料信息。





  图1-16 右键菜单

  添加主料定额对话框如图所示。





  图1-17 添加主料对话框

  可以通过浏览选取所需要的材料进行相应的计算。添加辅料信息同添加主料信息。
