螺钉是机械中很重要的一种零件，同时也是令画图同学颇为头疼的一个零件，在此指出画螺钉方法

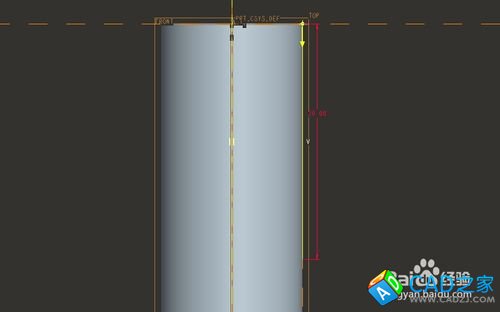

1先用拉伸画一根圆杆，直径长度根据需要调定。
2点击插入——螺旋扫描——切口。
3按下图设置，点击完成。
4选择正向，然后点击缺省。
5点击草绘--参照，将圆柱母线作为参照。
6画条直线和中心线，直线为螺纹长度。
7设置节距长度。
8设置切口深度和高度。
9点击完成，即可生成螺钉。
