春天萌出养鱼的念头，潜水于各大水族论坛，受到众“DIY毒”刺激，设计了此过滤系统。利用周日闲时，五月构思，七月施工（一下午做完），终于在本月正式投入使用。
1. 水循环构想
主缸布置DIY底滤，小缸用于进一步过滤，相当于测滤＋外滤。为避免振动等对主缸生物的影响，水泵置于滤缸，用以制造水位差 ΔH 而形成虹吸，使主缸被动出水。
*主缸：480*240*350mm，滤缸：240*140*205mm
DIY底滤所用管件均为UPVC材料。
预备材料：四分管4米、三通5个、弯头8个、球阀2个、堵头3个、UPVC胶水一盒（未使用）、创星PH-300水泵、塑料软管等。
DIY工具：钢锯、电钻、锉刀。
*由于UPVC管件连接紧密，整个管路未用任何胶水 ：）
绘图软件：AutoCAD 2006、Photoshop CS、Fireworks 8。
2. 底滤布置
俯视图
主视图
进水孔：根据到出水总管的距离，对底滤管钻孔（凭感觉^^）。每一组的孔径、孔数和组合不定，一般规则为距离出水总管的距离越远，孔径越大，孔距越小。反常规地采取了向下开孔，一可利用管侧导流，二可防止沙砾等杂物进入管道或堵塞进水孔。接水龙头简单测试（孔向上出水，目测），各个管孔流量大致相同。
3. 方案改进
若原方案（A方案）失败，须改为常规底滤（B方案）。发现三通正好与创星PH-300进水口衔接紧密 ：D ，将主缸出水总管截断，连一三通，三通侧口用小段四分管和堵头封住，上口可连PH-300水泵或四分管，A、B方案可以方便地更改。
改进_A方案
改进_B方案
创星PH-300水泵与三通连接特写
4. 最终方案
经过调试，A方案可行。稍做改动，如下图。
5. 实际使用：
滤缸：PVC管斜深入缸底，周围有滤棉竖直包裹，泵在另一端，填满玻璃环。
*用一长塑料水管灌满水，接到滤缸PVC管，水管另一端放水，把主缸水引出，充满PVC管，使虹吸形成。
*只要不使两缸水头（PVC管口）见空气（离开水面），虹吸状态可始终保持。
*水泵用塑料水管引到主缸，出水口可随意设计为深入水下、造流、雨淋等。
主缸：底滤管上垫双层纱网，其上铺石英砂，一半厚6cm，一半厚2.5cm（上方加木纹石）。
循环稳定后，两缸液位差约为5cm，停泵后，两缸水位慢慢持平。
最后：到目前为止，循环状态良好，7*24h开泵。

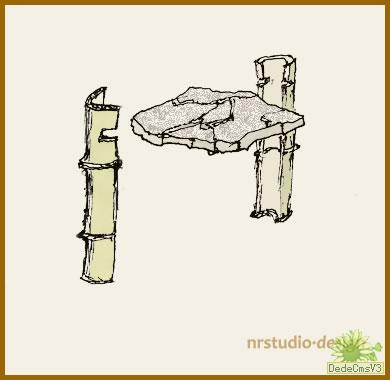

附：造景构想——石台（缺材料/暂未实现）#p#分页标题#e#
1. 水循环构想
主缸布置DIY底滤，小缸用于进一步过滤，相当于测滤＋外滤。为避免振动等对主缸生物的影响，水泵置于滤缸，用以制造水位差 ΔH 而形成虹吸，使主缸被动出水。
DIY底滤所用管件均为UPVC材料。
预备材料：四分管4米、三通5个、弯头8个、球阀2个、堵头3个、UPVC胶水一盒（未使用）、创星PH-300水泵、塑料软管等。
DIY工具：钢锯、电钻、锉刀。
*由于UPVC管件连接紧密，整个管路未用任何胶水 ：）
绘图软件：AutoCAD 2006、Photoshop CS、Fireworks 8。
2. 底滤布置
俯视图
主视图
进水孔：根据到出水总管的距离，对底滤管钻孔（凭感觉^^）。每一组的孔径、孔数和组合不定，一般规则为距离出水总管的距离越远，孔径越大，孔距越小。反常规地采取了向下开孔，一可利用管侧导流，二可防止沙砾等杂物进入管道或堵塞进水孔。接水龙头简单测试（孔向上出水，目测），各个管孔流量大致相同。
3. 方案改进
若原方案（A方案）失败，须改为常规底滤（B方案）。发现三通正好与创星PH-300进水口衔接紧密 ：D ，将主缸出水总管截断，连一三通，三通侧口用小段四分管和堵头封住，上口可连PH-300水泵或四分管，A、B方案可以方便地更改。
改进_A方案
改进_B方案
创星PH-300水泵与三通连接特写
4. 最终方案
经过调试，A方案可行。稍做改动，如下图。
5. 实际使用：
滤缸：PVC管斜深入缸底，周围有滤棉竖直包裹，泵在另一端，填满玻璃环。
*用一长塑料水管灌满水，接到滤缸PVC管，水管另一端放水，把主缸水引出，充满PVC管，使虹吸形成。
*只要不使两缸水头（PVC管口）见空气（离开水面），虹吸状态可始终保持。
*水泵用塑料水管引到主缸，出水口可随意设计为深入水下、造流、雨淋等。
主缸：底滤管上垫双层纱网，其上铺石英砂，一半厚6cm，一半厚2.5cm（上方加木纹石）。
循环稳定后，两缸液位差约为5cm，停泵后，两缸水位慢慢持平。
最后：到目前为止，循环状态良好，7*24h开泵。
附：造景构想——石台（缺材料/暂未实现）#p#分页标题#e#
