AutoCAD由两个视图补画第三视图的小技巧

时间:2008-08-01 11:23:14 来源:

用CAD做平面视图时，常遇到由两个视图补画第三视图的情形。不少人看到这种问题时，要是看到视图里给出了尺寸就直接按尺寸来做另一视图，要是没有给出尺寸时就用CAD中自带的工具进行量取做另一视图。其实这都是不明智的做法，甚至会产生由于尺寸进位而导致的错误。
　　下面，结合以下两个视图，就我常使用的一些做图方法介绍如下：

　　按下图所示复制左视图：

　　再把复制出来的图按图中所示旋转 -90度：

　　画出第一条线段：

　　按这种方法，可画出其它线段。
　　对于圆柱体及其它一些在两个视图中都有一样的表示方法的线段，可直接从一个视图复制过来，提高作图速度：

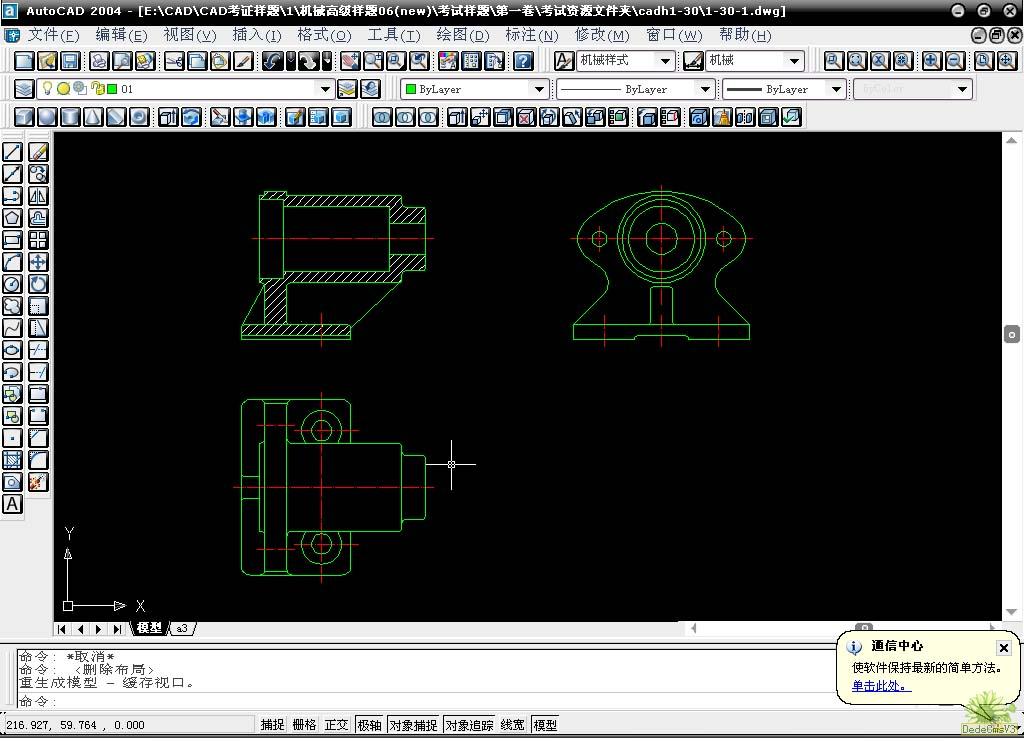

　　最后，按要求，画完图后，把主视图改为全剖视图。最终效果如下图：

　　还想提示一下，若是考广东高级绘图员遇到这种题时，记得把这三个视图复制后粘贴到a3或a4（视图纸的大小而定）布局中，并把标题栏填好。
