AutoCAD2013旋转对象功能详细图文解析

这次CAD教程带来AutoCAD2013旋转对象功能详解。旋转对象是指将指定的对象绕指定的点(基点)旋转指定的角度。

图01

　　1.选择AutoCAD2013“修改”工具栏“旋转对象”工具 ；或执行命令ROTATE。

图02

　　2.AutoCAD2013命令提示：

图03

　　选择对象：（选择要旋转的对象）。

　　3.选择对象：（也可以继续选择多个对象，一起旋转）或按空格键结束选择。

图04

　　4.指定基点：（指定旋转基点）基点即要移动的那个点，选择对象将以选择的基点为中心旋转。

图05

　　如下图，我们选择螺丝底部点为基点。

图06

　　5.指定旋转角度，或[复制（C）/参照（R）]<0>：

图07

图08

　　（1）指定旋转角度：

　　确定旋转角度。如果直接在“指定旋转角度,或[复制fCy参照(RJ]:”提示下输入角度值后按空格键或空格键,即执行默认项,AutoCAD2013将选定的对象绕基点旋转该角度。

　　如输入90后按空格键；（可见对象以所确定基点为中心旋转90°）。

图09

图10

　　如输入-90后按空格键；（可见对象以所确定基点为中心旋转-90°）。

　　注：在默认设置下，角度为正时沿逆时针方向旋转，反之沿顺时针方向旋转。

　　（2）复制(C)

　　以复制的模式旋转对象,即创建出旋转对象后仍在原位置保留源对象。执行该选项后,根据提示指定旋转角度即可。

　　单击【复制】

图11

　　输入要旋转复制的角度，如-60后按空格键。

图12

　　即可复制出旋转角度-60的效果图：

图13

　　（3）参照(R)

　　以参照方式旋转对象。

　　单击【参照】

图14

　　执行该选项,AutocAD2013提示:

　　指定参照角：（输入参照方向的角度值后按空格键）如输入80后按空格键。

图15

　　指定新角度或[点（P）]<0>：（如输入新角度40后按空格键）。

图16

　　执行结果:AutoCAD2013旋转对象,且实际旋转角度=输入的新角度一参照角度。

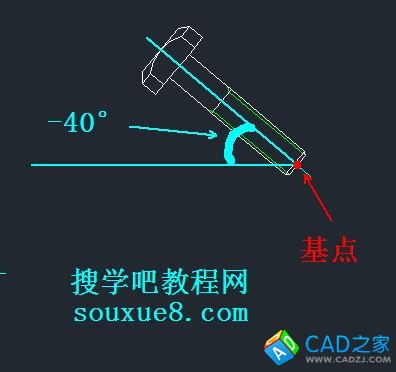

　　得到效果如图：新角度40°减去-参照角度80° =实际旋转角度。

　　40-80=-40°

　　也就是实际旋转角度为-40°

图17
