AutoCAD华硕P527手机建模全过程

时间:2011-12-28 09:04:32 来源:未知

Step6.键盘建模4用差集命令（修改-实体编辑-差集）将分割面域从键盘中减去

Step7.键盘建模5首先用分割命令（修改-实体编辑-分割）将整个键盘分成单个的按键以便于编辑，用圆角Fillet命令对键盘进行细部处理，倒圆角半径根据观察灵活设定，圆角处理后如果还不够圆润可以在原来的基础上再用一次圆角命令，直到足够符合需求为止

编辑完成如图

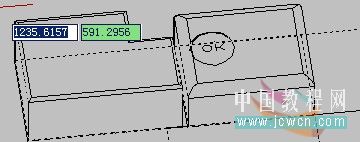

Step8.上键盘区建模，思路与主键盘区一样，仿照上一步做就行这部分的区别在于键帽上有凹刻的标志，所以在做好键帽后，先在表面上画出标志的框架，然后往下拉伸(ext)成实体再用差集命令减去这些实体，凹刻的标志就做成了

键盘区结果如图

Step9.屏幕建模用移动命令move向上移动屏幕边框，外框要高于内框，便于下一步放样

Step10.用放样loft命令对屏幕框进行放样，做成屏幕框体，具体步骤是先选定外框，再选定内框，类型是“仅横截面”做成如下的类似于梯形体的样子

Step11.屏幕抽壳用抽壳（修改-实体编辑-抽壳）命令将上一步建立的梯形体做成像凹陷的餐盘的样子。步骤：抽壳命令-选定实体-删除上面（点击即可删除）-输入抽壳距离（约为顶面到底面距离的一半，根据实际情况可以更改）
