AutoCAD教程:实体建模画一只猪

时间:2011-12-26 08:28:35 来源:未知

昨天画只老鼠被很多人夸,太高兴了,今天再画头母猪

先画如图线架

把其它线条放到另一个图层,然后关闭,把剩下的线条剪切,然后转换成面域








画如图线条和圆

然后剪切,结果如图

如图在嘴画弧线








接下来倒角

然后如图嘴巴的大小和位置,鼻子的位置,耳朵的大小形状和位置,尾巴的位置,脚的位置及大小,眼睛的大小和位置

然后把面域旋转成实体,如图

把猪身的图层关闭,把嘴巴拿出来,如图,白色那块就是,然后转换成面域,再画如图那条黄色圆弧,画直线也可以,圆弧往上色也可以,只是出来后猪的表情不同而已

把面域移到黄色圆弧的一端,然后拉伸成为实体








用实体差集,猪身减去猪嘴结果如图

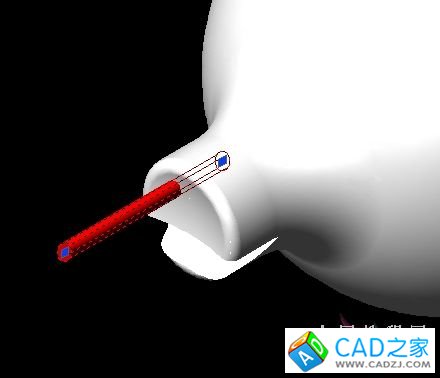

如图在嘴中间画个随圆,然后拉伸实体

旋转一定度,然后往一侧移动,如图

把随圆柱往另一侧镜象一个,然后差集,如图

把其它图层关闭,把眼睛拿出来,放到另一个图层里,然后进行剪切,转换成面域








把面域旋转成实体,然后用移动工具把它移到合适的位置,如图

注意:在眼睛中间画条直线,一头的端点或中点在随圆的中心,以便下来方便捕捉

把眼睛在原位置自制一个,然后在原中心放大1.2倍,如图

把猪身各那个放大的眼珠自制一个,然后移出来,注意:原那条中心的直线也自制出来,如图

然后交集








把那个小的眼珠往猪的那一侧镜像一个,然后差集,如图

刚才大眼珠和猪身相交剩那部移到小眼珠,用移动工具,如图

然后把大眼珠向里面移动一点

然后在大眼珠中心画个小圆球,然后镜像另一侧,如图

关闭图层,把猪耳复制一个出来,转成面域,如图








画如图线段,弧线,然后转换成多段线和面域

实体位伸

交集,然后把它装上去,镜像,如图

把关部所有梭边进行倒角,结果如图

把脚拿出来编辑,关闭其它图层,如图








作如图加粗线段和圆

分别进行了,面域拉伸成实体和实体面拉伸,结果如图

然后倒圆角,接下来就要画上猪蹄

在脚底画个圆,然后剪切,然后分别把它们转换成面域,如图

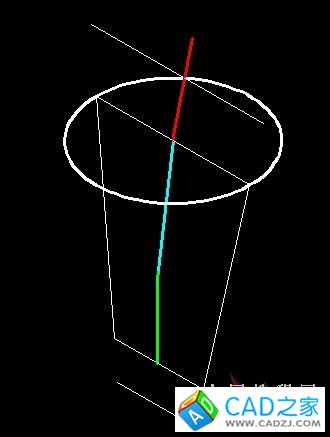

把三个面域进行实体拉伸,位伸高度自定,斜度我是用30度,如图








把它们合集后,再把它们装上去,倒角,如果你们喜欢可以把脚转一定角度,如图

接下画上尾巴,这里我就随便画一条弧线和一个圆,然后拉伸一这角度就可以,你们也可以把弧改为别的形状,比如:画个弹簧形状或把它画成一个标志等

接下来就大功告成了
