CAXA电子图板快速画齿条的详细讲解

时间:2017-09-10 来源:网络 浏览次数:

经常遇到很多网友问,在电子图板里面怎么画齿条?

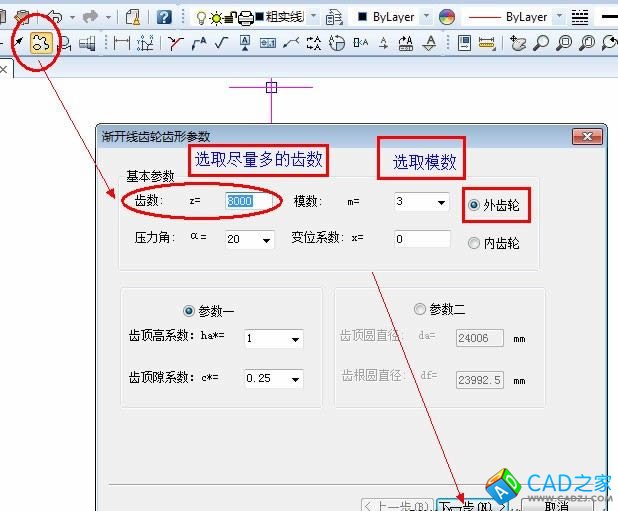

其实,我们可以这样来看齿条:就是一个无穷大的齿轮的一段。这样理解,就很容易找到快速绘制齿条的方法了。看下面的截图,大家图示按步骤做就可以得到你想要的齿条了。

提示,此种方法生成的齿条,参数未必完全精确,齿轮工具生成齿轮最大的只能是10000齿。
如下图所示,m=3,Z=10的齿条,压力角20°。齿距理论数值应该是πm=3.1416X3=9.4248.
我分别作了3个齿条,由3000齿,8000齿和10000齿的齿轮生成,齿距精度如图。

二维图纸,重在尺寸和参数的标注,不是CAM,对图形本身的精度要求准确。

假如您用此方法生成的齿条转为线切割的参数去线切割加工,也完全可以保证齿条的精度要求。
悄悄问一声:您的齿条齿距未必要求偏差在0.001以内吧?
