UG把曲面缝合成实体的详细图文教程

时间:2015-03-09 来源:网络

一组封闭但是多个不同的曲面,在经过缝合后就可以成为一个实例,本节教程讲解:关于把曲面缝合成实体的技巧,欢迎学习。

UG10.0教程:[81]把曲面缝合成实体技巧
  1. 先绘制一张曲面;(这里关于曲面的绘制方法就不在描述了,大家可以参考些图,也可以自己绘制)
  2. UG10.0教程:[81]把曲面缝合成实体技巧
  3. 使用镜像曲面,镜像出另外一侧对称的曲面;(此时两张曲面看着是封闭的,但其还是两张曲面,不是实体)

    UG10.0教程:[81]把曲面缝合成实体技巧

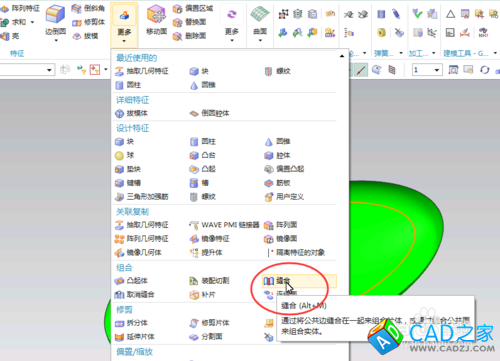

  4. 缝合命令在:特征-组合下,(也可以把此命令设置成快捷键,如我设置的快捷键是alt+m)

    UG10.0教程:[81]把曲面缝合成实体技巧
  5. 在进入到缝合命令下,其对话框如下;

    UG10.0教程:[81]把曲面缝合成实体技巧
  6. 在目标与工具体中,分别选中图中的两曲面,如果曲面复杂,可以增大其公差;

    UG10.0教程:[81]把曲面缝合成实体技巧

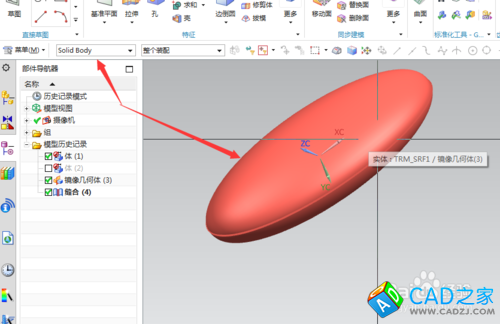

  7. 在选择条中,把其切换到实体下,再来点刚缝合后的零件,就可以整体选中了;

    UG10.0教程:[81]把曲面缝合成实体技巧
  8.

    如果缝合后,其图形有间隙,其还是曲面,把选择条切换到实体后,则选不中零件。
