UG关于草图中各项参数的设置技巧

时间:2015-03-08 来源:网络

草图是构建复杂三维零件的基础,合理地对UG草图默认下的各种参数进行设置,有助于提高设计师的工作效率,本节UG10.0教程讲解:关于草图中各项参数的设置技巧,欢迎学习;

UG10.0教程:[56]草图下各参数设置技巧
  1. 启动UG软件后,进入到其空白的启示界面(对草图进行参数设置,不需要进入到建模模块下);
  2. UG10.0教程:[56]草图下各参数设置技巧
  3. 依次执行-文件-实用工具-用户默认设置;

    UG10.0教程:[56]草图下各参数设置技巧

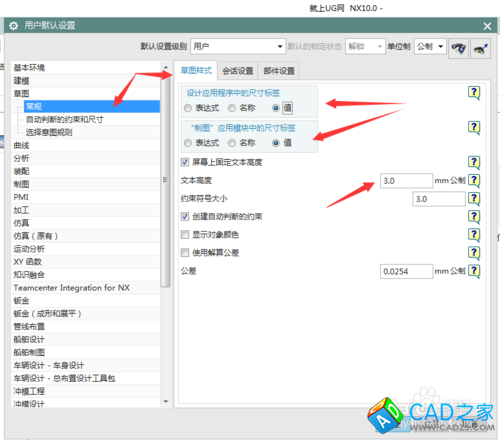

  4. 进入到用户默认设置选项后,切换到草图选项设置下;在常规模式下,可以设置标注样式的显示方式、字高等;

  5. 在自动判断的约束与尺寸选项,可以设置常用的约束方式;如不想绘制出来的草图自动标注其尺寸,可以下图2,在制图中连续标注尺寸前打钩;

    UG10.0教程:[56]草图下各参数设置技巧
  6. 关于草图的选择意图规则,我们按默认的设置即可;

    UG10.0教程:[56]草图下各参数设置技巧
  7. 当我们对草图中的各默认设置进行更改以后点确认,此时电脑会提示你,在下一次启动NX软件时才会生效,此时我们可以关闭UG10.0,然后重新打开即可,这样我们对草图中的各设置就生效了。

    UG10.0教程:[56]草图下各参数设置技巧
  8.

    对UG的系统进行默认设计后,需要关闭软件,重新启动,否则在当前窗口直接进行图形设计,其执行的还是未更改前的设置。
