UG10.0教程:对零件执行不同的抽壳技巧

时间:2015-03-06 20:22:19 来源:未知

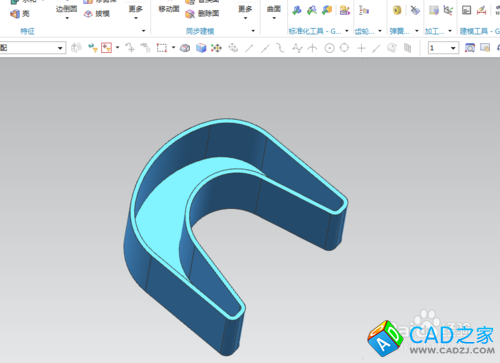

通常我们设计的特征都是实体或曲面,通过运用抽壳命令后,才能把其转变成实体,才能达到产品设计的要求;本节UG教程讲解对零件执行不同的抽壳技巧,欢迎学习;图1为相同厚度的抽壳,图2为不同厚度的抽壳;

UG10.0教程:[53]不同厚度的抽壳技巧

UG10.0教程:[53]不同厚度的抽壳技巧
  1. 为了使抽壳后的零件更加符合美工要求,在未对零件抽壳前,应当先为其增加倒圆角;
  2. UG10.0教程:[53]不同厚度的抽壳技巧
  3. 抽壳命令的位置及其定义如下图,把鼠标放在抽壳命令上,就会显示其大致的定义;

    UG10.0教程:[53]不同厚度的抽壳技巧
  4. 进入抽壳命令后,其对话框如下;

    UG10.0教程:[53]不同厚度的抽壳技巧
  5. 按下图选择要抽壳的表面;此种是相同厚度的抽壳;

    UG10.0教程:[53]不同厚度的抽壳技巧
  6. 如想为零件执行不同的厚度,切换到抽壳的备选厚度栏,选中其底面,然后输入数值,其翻转过来,就可看到创建的抽壳厚度达到了不相同的结果;

    UG10.0教程:[53]不同厚度的抽壳技巧
    UG10.0教程:[53]不同厚度的抽壳技巧
  7. 常规情况下,使用的是相同厚度的抽壳,其抽壳的厚度都是一样的,结果如下图;

    UG10.0教程:[53]不同厚度的抽壳技巧
