本节UG10.0教程教大家使用GC工具箱绘制压缩弹簧的方法，欢迎学习，GC工具箱是标准件工具，用其可以设计弹簧、齿轮等标准件；
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32M246-0.jpg)
-
GC工具箱在靠右的菜单栏上，点开就可以看到画压缩弹簧了；
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32G925-1.jpg)
-
GC工具箱画弹簧界面如下；
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32K0S-2.jpg)
-
指定要绘制弹簧的方向，默认情况下是Z轴
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32G640-3.jpg)
-
指定弹簧的基准点，也就是要放置弹簧的位置；
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32I646-4.jpg)
-

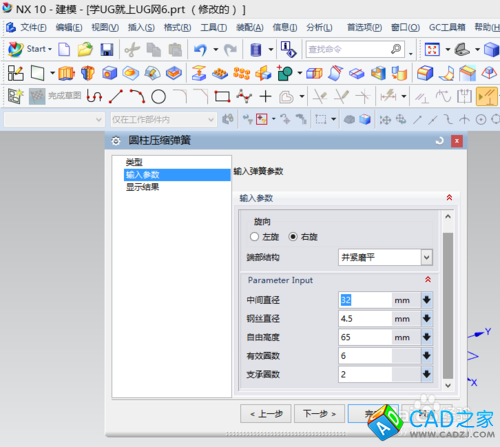

切换到参数选项，为弹簧指定规格；
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32G1D-5.jpg)
-
切换到结果中，可以查询要设计弹簧的信息；点确定后，通过使用GC工具箱创建的压缩弹簧如下：
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32L418-6.jpg)
![UG10.0教程：[35]GC工具箱压缩弹簧设计教程](/uploads/allimg/150305/0K32J951-7.jpg)
