UG怎么画螺母的详细图文教程分享

时间:2015-03-02 16:19:45 来源:未知

螺母是使用非常多的零件,有的时候就需要绘制出螺母的模型,下面介绍UG怎么画标准的螺母,以M10螺母为例。

  1. 打开UG——新建草图——绘制对边为16mm的等边六角形——完成草图
  2. UG怎么画螺母?
  3. UG怎么画螺母?
  4. 完成六边形的绘制后使用拉伸指令,点击拉伸——选择刚才绘制的六边形——设置拉伸高度8.4——点击确定完成拉伸,出现六边形实体

    UG怎么画螺母?
    UG怎么画螺母?
  5. 点击新建草图——选择刚拉伸出来的体的上表面——确定——绘制8.5的圆注意圆心位置

    UG怎么画螺母?
    UG怎么画螺母?
  6. 接着是绘制螺母内孔,使用的是拉伸指令,点击拉伸——选择刚绘制的8.5圆——点击反向距离默认为8.4不动——布尔选择求差选择体为默认即可——确认

    UG怎么画螺母?
  7. 完成内孔的绘制后开始绘制内孔螺纹,首先新建一个基准平面作为螺纹的开始平面,创建基准平面——按某一距离——选择上表面——距离设置为5——确认

    UG怎么画螺母?
  8. 接着点击螺纹指令——点击详细——选择内孔表面——长度设置20其它参数不变——选择起始——选择刚新建的基准平面——点击确认

    UG怎么画螺母?
    UG怎么画螺母?
    UG怎么画螺母?

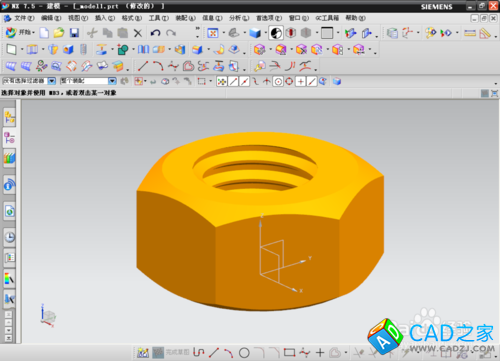

  9. 接下来绘制剩余部分,创建草图——绘制14.5的圆注意圆心位置——完成草图——点击拉伸——选择刚建的圆————距离设置12——布尔选择求交——拔模——选择从起始限制,角度-60——确认,完成一边的绘制后同样的方法绘制另外一面的绘制,这样就绘制出一个标准的M10的螺母

    UG怎么画螺母?
    UG怎么画螺母?
