UG绘制脚轮的详细图文教程

时间:2014-07-16 12:16:59 来源:未知
一、底座实体的创建过程
1、矩形草图绘制,尺寸如图

2、矩形拉伸,厚度为4mm

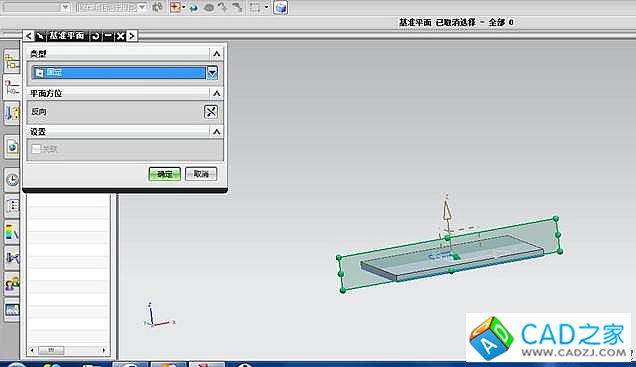

3、在矩形中心创建基准平面,并以该基准平面为草图作图
4、在该草图上绘制如下图中标有尺寸的图形
5、以上图中的草图为回转曲线,进行回转求差,过程如下图
6、以步骤4中的基准平面为草图,在草图中绘制如下标有尺寸的图形
7、以步骤6中的草图进行回转求和,过程如下图
8、以步骤7生成的图形表面为草图,绘制一个直径为16的圆
9、以步骤8所绘制的圆为拉伸曲线,进行拉伸求差。
10、以长方体表面为草图平面,绘制如右上角所示草图
11、以步骤10草图为拉伸曲线,进行拉伸求差。
12、以步骤11为特征,创建镜像特征
13、创建下个步骤所需基准平面,用“平分”类型创建
14、以步骤13创建的基准面为镜像平面,以两个U型孔为特征镜像。
15、镜像后的底座实体模型如下图所示

二、垫片实体的创建过程
1、进入草图绘制一个直径为58的圆,如下图

2、拉伸。以步骤1中的圆为拉伸曲线,拉伸10mm

3、以圆心创建一个基准平面

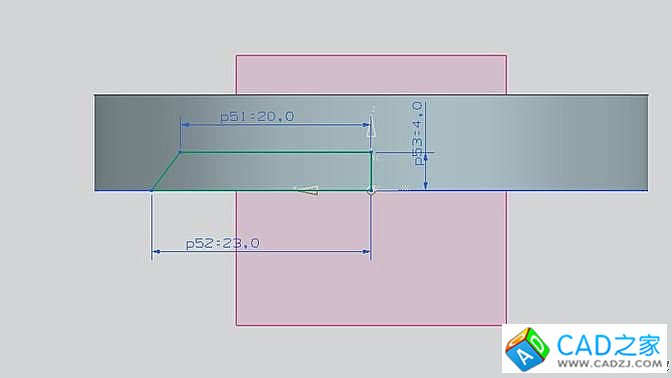

4、以创建的基准平面为草图,绘制下图中标有尺寸的图形

5、以步骤4的草图为回转曲线,进行回转求差。
6、以步骤3所创基准平面为草图,绘制下图标有尺寸的图形

7、 以步骤6的草图为回转曲线,进行回转求差
8、以步骤3所创基准平面为草图,绘制下图标有尺寸的图形
9、以步骤8所绘草图为回转曲线,进行回转求差
10、在草图中绘制一个直径为18的圆

 11、以步骤10的草图为拉伸曲线,进行拉伸(贯通)求差
12、 边倒圆:底面倒圆角半径为5mm
13、 边倒圆:上表面外边上倒圆角半径为1.5mm,如图所示
14、边倒圆:上表面里边倒圆角半径为3mm,如图所示
15、垫片实体模型如图所示
