仿真分析入门教程连载6:基于SolidWorks Simulation的挂钩仿真分

时间:2010-06-02 08:00:00 来源:
副标题#e#

分析模型

    欲分析零件:

    1.单击是 (推荐) 接受默认网格设定。

    2.单击下一步。

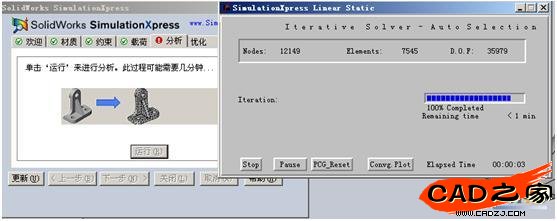

    3.单击运行。

    分析开始,并且一进展标识出现。




   结果标签的第一个荧屏列举模型的最低安全系数大致为 7.6,这意味着模型在指定的载荷和夹具下不应失败。

计算最大力

    根据应力分析的线形静态假设,我们可计算最大力如下:

  • 每个面所应用的力 = 1500 磅
  • 估计的最低安全系数 = 7.6
  • 一般而言,如果我们应用相当于当前载荷乘以所计算的最低安全系数的新载荷,零件的关键区域将开始屈服。
  • 在此例中,如果我们给两个面的每个面应用大约为 1500 X 7.6 = 11,400 磅的力,零件的关键区域将开始屈服。

更改单元大小

    若想研讨更改结果上单元大小的效果,您更改默认的单元大小并重新分析零件。欲更改单元大小并重新分析零件:

    1.单击分析标签。

    2.单击不、我想更改设定,然后单击下一步。

    3.将滑杆拖到最右边位置。

    单元大小更新到 5.3705 ,单元公差更新到 0.26853

    4.单击下一步。

    请注意感叹号出现在分析和结果标签上。


    5.单击运行。

    当分析完成时,结果标签出现。

    新的安全系数为 7.7,与原有 7.6 的差异约为 2%。此小差异表示以前的结果正确。
