基于SolidWorks软件的液压集成块设计

时间:2010-06-02 08:00:00 来源:

    3.2生成集成块设计三维图及集成块装置总装配图

    利用异型孔向导生成进油孔,按设计要求确定孔径和初设长度。

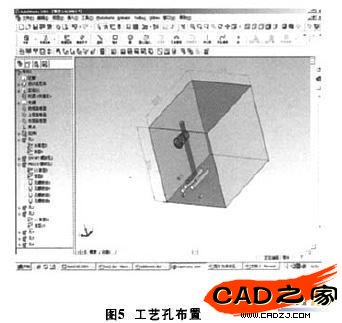

    从离进油口最近的电磁换向阀开始,利用异型孔向导将该阀对应的连接板安装尺寸生成在集成块顶面上。图4中电磁阀连接板的所有安装尺寸均以左上角的固定安装螺纹孔为基准,改变阀安装位置时只需更改基准螺纹孔的连接尺寸,其他尺寸跟随该尺寸自动刷新。在侧面生成工艺孔,检查该阀的油孔与进油道的连通情况(图5) ,如果不满足要求,则适当改变进油口位置、该阀位置或对应油孔的长度。

    然后,再设计下一个阀的位置和油孔的长度,直到把所有的阀安装面都布置好(图6)。



    3.3集成块装置总装配图

    将各阀安装在集成块相应位置上,检查各元件是否发生干涉,见图7。如果发生干涉,重新修改集成块布局图。修改完毕后,可以在SolidWorks环境下直接生成工程二维视图,见图8。

    4结语


    液压集成块采用二维参数化软件进行设计,建立虚拟装配环境,使分析和观察的方式变得非常直观,设计人员能尽可能在设计阶段发现问题,从而能够摆脱繁重的绘图工作.把主要精力放在对系统功能、结构等方面的分析和思考上,保证设计质量,提高设计效率。同时还可以对实体模型进行不同视角的观察,使集成块孔系的正确性检查变得直观可靠。对装配体进行干涉检查,提高一次性设计的成功率。
