Proe螺旋形的电缆线的详细画法

时间:2018-03-29 来源:网络

在很多都以为螺旋扫描只能用于创建螺纹或弹簧,其实不然,在螺旋扫描中加入关系式就让你觉得功能真强大。下面小编就分享下面这个模型的画法,如下图





1、新建prt,插入——螺旋扫描——伸出项




2、选择一基准面平面作为草绘平面,绘制如下图所示的扫描长度线和一条中心线。





3、螺距设置为20,如下图






4、绘制螺旋扫描截面,分两部分绘制
第一部分草绘绘如下图所示草绘。注意圆内是四段直线,通过右侧的几何约束工具,给四条直线添加互相垂直约束。






第二部分草绘:在交点处绘制四个直径相同的圆作为截面







第三部分草绘:选中图中的线条,让实线变为虚线,如下图操作

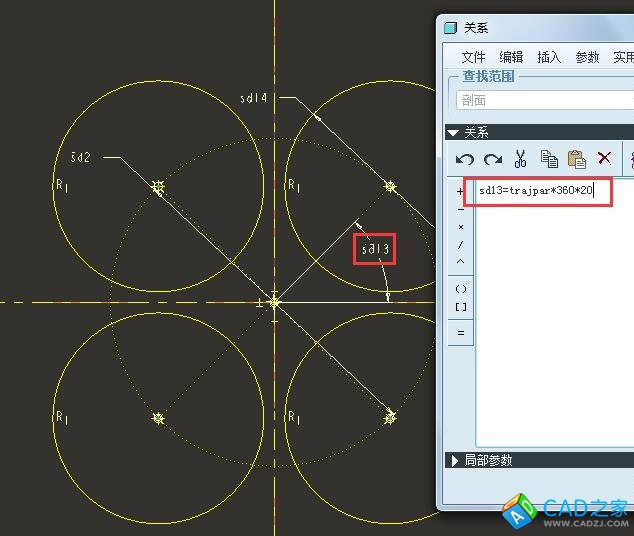

单击菜单【工具】——【关系式】——输入关系式,如下图操作
