用ThinkDesign快速修补破面

　　在模具行业中，经常会碰到破面修补的问题，用传统软件修复破面常常耗时耗力，最后得到的数据还不一定精确。这个问题困扰模具企业由来已久，大家都希望能够有一个好的方案来解决这一问题，下面，笔者就将结合长安模具在设计修改中遇到的一个具体实例，来为大家介绍一下如何最好、最快地进行破面修复。希望对企业有所帮助。

　　这个过程中应用的是Extech公司推出的三维CAD解决方案ThinkDesign。操作相当简单，只用到了ThinkDesign的两个命令——“更改默认公差”和“填充”，就很快地生成了高连续性的曲面，满足了客户的要求。

　　具体操作方法如下。

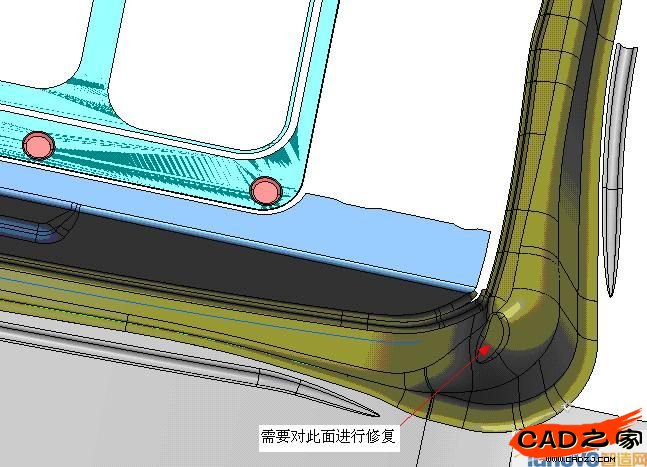

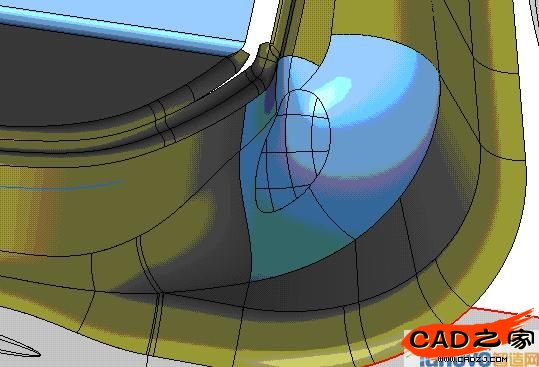

　　1、需要修整的坏面如图一所示：

图一

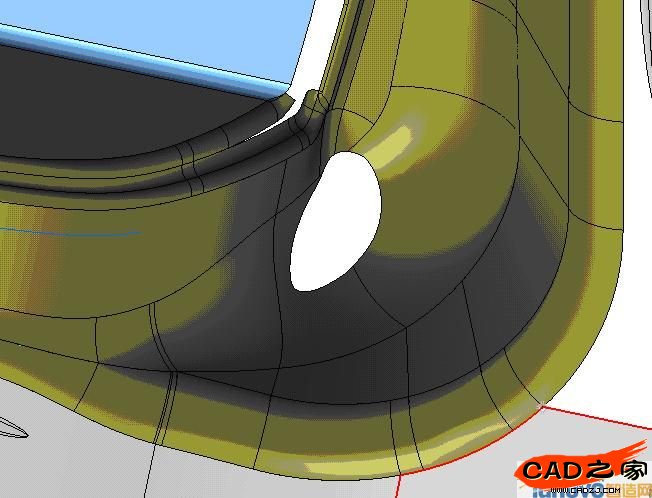

　　2、首先将此坏面删除，如图二所示：

图二

　　3、因为ThinkDesign默认的公差较小，为0.001，这个公差是小于大多3D软件的，所在在填充此破面之前首先将其默认公差更改，如图三所示：

图三

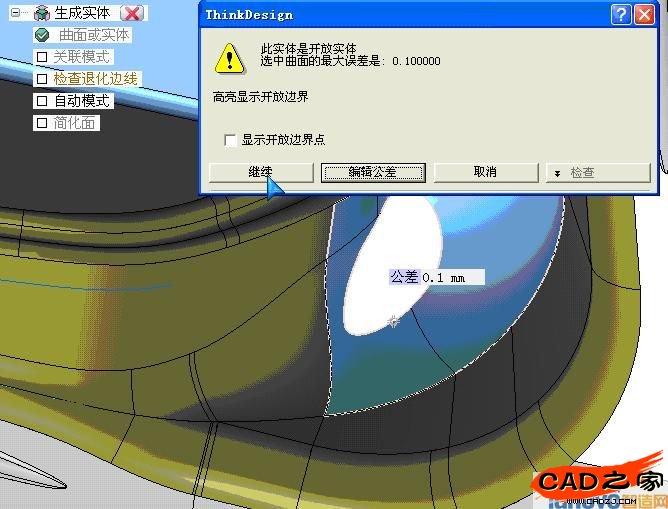

　　4、编辑公差，将0.001改为0.1，如图四所示：

图四

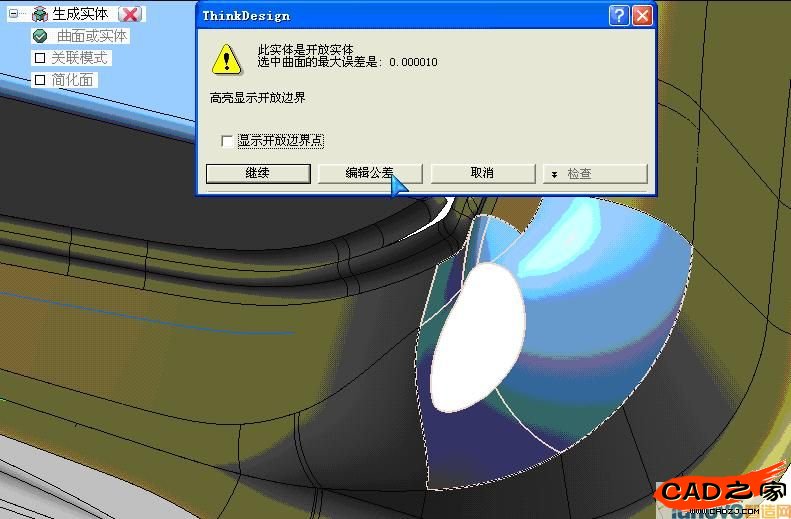

　　5、生成模型如图五所示：

图五

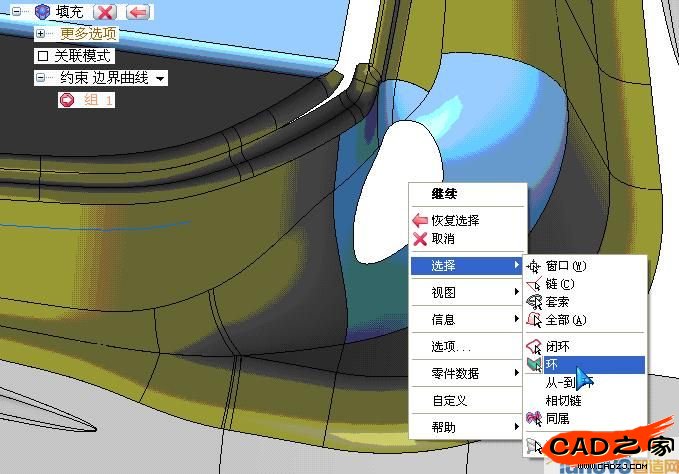

　　6、使用填充补此破面，如图六所示。在ThinkDesign里给出了很多选择边线边界的方法，用户可以根据自己需要选择不同的方式，以快速选中边界，在此案例中用“环”来选择需要填充的边界。

图六

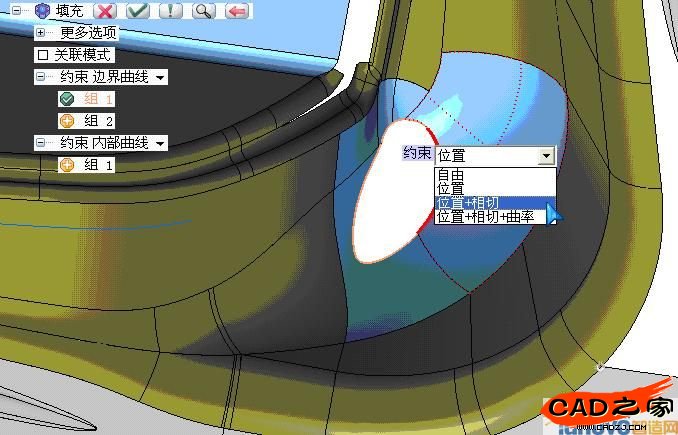

　　在约束下拉框中根据面的连续要求选择位置+相切以及位置+相切+曲率;对于此模型来说，位置+相切就能满足客户曲面连续性的需求。如图七所示：

图七

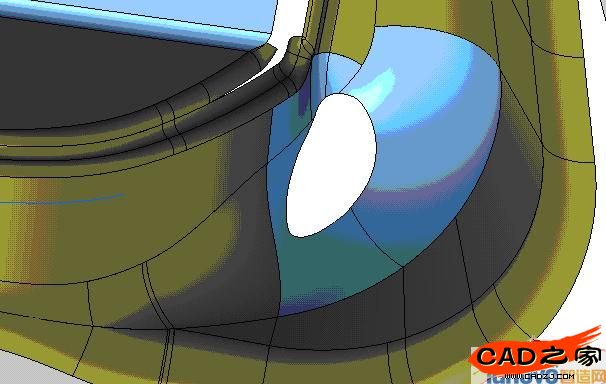

　　7、破面修补完成，整个过程仅用时2分钟。补好的面如图八所示：

图八

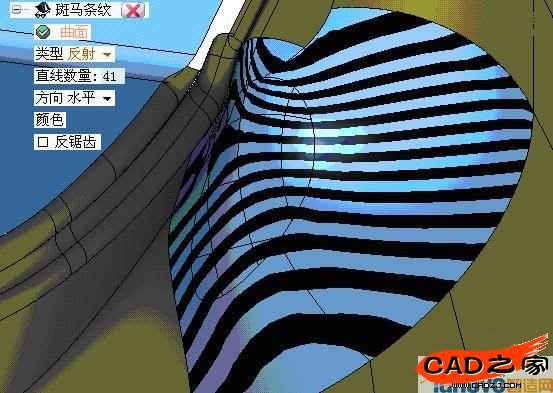

　　用斑马条纹查看所补面的连续性，还是不错的。如图九所示：

图九

　　整个过程就这么简单，希望对大家有所帮助。
