浩辰ICAD渐变填充和伽马修正

　　浩辰ICAD2007i的推出让国产CAD软件的技术水平又上了一个新台阶，引起设计人员的广泛关注，近日，中国勘察设计协会也在全国范围内发文通知，大力推荐使用浩辰ICAD平台软件，以解决设计单位的正版化和实际应用问题。下面就介绍一下浩辰ICAD2007i的强大功能之一——渐变填充。

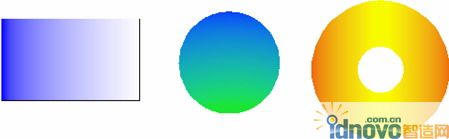

　　渐变填充是一种实体图案填充，能够在填充区域产生颜色过渡的效果，如下图所示。这在某些设计领域是非常有用的，因为它可以使生成的图形更加逼真、美观。

图1

　　浩辰ICAD2007i提供了渐变填充命令“Gradient”，该命令弹出图案填充对话框，并显示渐变色选项卡，如下图所示。在该选项卡中，用户可以选择预定义的9种渐变填充效果之一(例如，线性过度、球状过度或抛物线过度等)，并能指定颜色过度的方向。另外，用户也可以选择在两种颜色之间过度或是单一颜色的深浅过度。

图2

　　渐变填充区域的选取方式、与边界的关联属性及孤岛检测等都和图案填充相同。ICAD中双击一个渐变填充实体，就可以对其进行修改。

　　浩辰ICAD2007i渐变填充操作简便

　　1.输入命令Gradient或选择菜单“绘图”=〉

　　“图案填充”或点击工具条按钮。

　　2.在“边界图案填充”对话框中，单击“选择区域”或“选择对象”。

　　3.指定内部点或选择对象，然后按ENTER键。

　　4.在“边界图案填充”对话框的“渐变色”选项卡中，选择“单色”。

　　5.如果要修改颜色，请单击颜色条，打开“选择颜色”对话框。

　　6.可以拖动“着色/渐浅”滑块调整单色渐变效果。

　　(1)将滑动条向“渐浅”一端拖动可以创建逐渐变成白色的颜色过渡。

　　(2)将滑动条向“着色”一端拖动可以创建逐渐变成黑色的颜色过渡。

　　7.单击9种渐变效果之一，然后设置以下选项：

　　(1)选择“居中”可以创建对称的填充效果，否则颜色渐变的起始点发生偏移。

　　(2)指定颜色过度的方向角度。

　　8.单击“预览”查看渐变填充的效果。

　　9.单击“确定”创建渐变填充。

　　浩辰ICAD2007i还可创建双色渐变填充：

　　1.输入命令Gradient或选择菜单“绘图”=〉“图案填充”或点击工具条按钮。

　　2.在“边界图案填充”对话框中，单击“选择区域”或“选择对象”。

　　3.指定内部点或选择对象，然后按ENTER键。

　　4.在“边界图案填充”对话框的“渐变色”选项卡中，选择“双色”。

　　5.如果要更改其中的一种颜色，请单击该颜色条，打开“选择颜色”对话框。

　　6.单击9种渐变效果之一，然后设置以下选项：

　　(1)选择“居中”可以创建对称的填充效果，否则颜色渐变的起始点发生偏移。

　　(2)指定颜色过度的方向角度。

　　7.单击“预览”查看渐变填充的效果。

　　8.单击“确定”创建渐变填充。

　　浩辰ICAD2007i “渐变色”选项卡

　　“渐变色”选项卡从上到下分为三个部分：颜色选择部分;渐变样式选择部分;方向设置部分。如下图：

图3

图4

　　颜色

　　单色：使用单一颜色的亮度变化产生渐变效果。选择“单色”时，对话框将显示颜色样本条和“着色/渐浅”滑块。

　　双色：指定两种颜色之间平滑过渡的渐变效果。选择“双色”时，对话框将显示两种颜色的颜色样本条。

　　颜色样本条：指定渐变填充的颜色。单击颜色样本条，弹出“选择颜色”对话框，从中可以选择要使用的颜色。

　　“着色/渐浅”滑块：指定一种颜色的渐浅(选定颜色与白色的混合)或着色(选定颜色与黑色的混合)，用于渐变填充。

　　渐变样式

　　显示用于渐变填充的九种固定样式：LINEAR(线性), CYLINDER(圆柱), INVCYLINDER(反转圆柱), SPHERICAL(圆球), HEMISPHERICAL(半球), CURVED(抛物线), INVSPHERICAL(反转圆球), INVHEMISPHERICAL(反转半球), INVCURVED(反转抛物线)。

　　方向

　　指定颜色渐变的角度以及其是否对称。

　　居中：选中创建对称的填充效果，否则颜色渐变的起始点偏移向区域左上方。

　　角度：指定渐变填充的角度。

　　浩辰ICAD2007i渐变色填充效果超越AutoCAD2007

　　浩辰ICAD2007i的渐变色填充在功能上与AutoCAD完全兼容。中望2007目前尚不支持渐变色填充。另外，ICAD的渐变填充启用了伽马修正，因此，颜色过渡比AutoCAD显得平滑，过渡中间没有像AutoCAD那样出现较暗区域，效果如下图所示。

图5

　　浩辰ICAD2007i在以前版本的的基础上大大提升了软件的功能和性能，更实际地解决了设计师工作中的问题，大大提高了设计师的工作效率。扎根于技术的实际应用，不断加大开发力度，不断完善平台软件的基础功能，浩辰必将为国产CAD平台软件发展开创了一条全新的道路。
