第二代CAD——浩辰2009视图管理器介绍

时间:2011-02-25 10:06:12 来源:

  视图管理器提供了可视化进行视图定义和视图管理的功能,用它进行视图管理非常方便,熟练使用将很大程度提高设计效率。

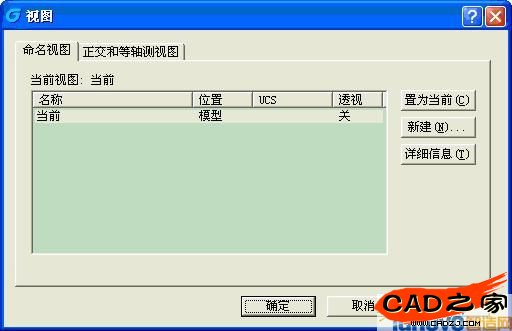

  使用浩辰CAD菜单中的:视图——命名视图来打开视图管理器,或者在命令行输入v回车也可以。

使用浩辰CAD菜单中的:视图——命名视图来打开视图管理器,或者在命令行输入v回车也可以。

  对话框中选择“新建”,可以为当前工作图纸根据不同的观察区域或者观察角度命名多个视图,以便调用视图查看图纸。

对话框中选择“新建”,可以为当前工作图纸根据不同的观察区域或者观察角度命名多个视图,以便调用视图查看图纸。

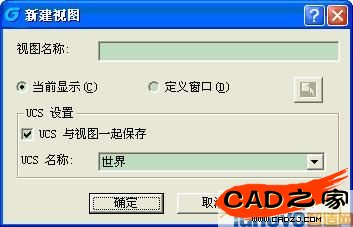

  输入视图名称,“当前显示”选项意为选择保存当前显示区域为一个视图,或者选择“定义窗口”选项,将由用户来指定一个视图窗口。

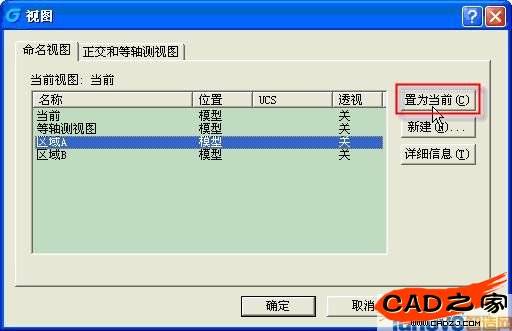

  作为示例这里我们新建了3个视图,分别设置区域A和区域B显示两个不同的平面图区域,设置等轴测视图显示等轴测视角的观察结果。选择一个视图,点击“置为当前”选项就可以调用该视图。

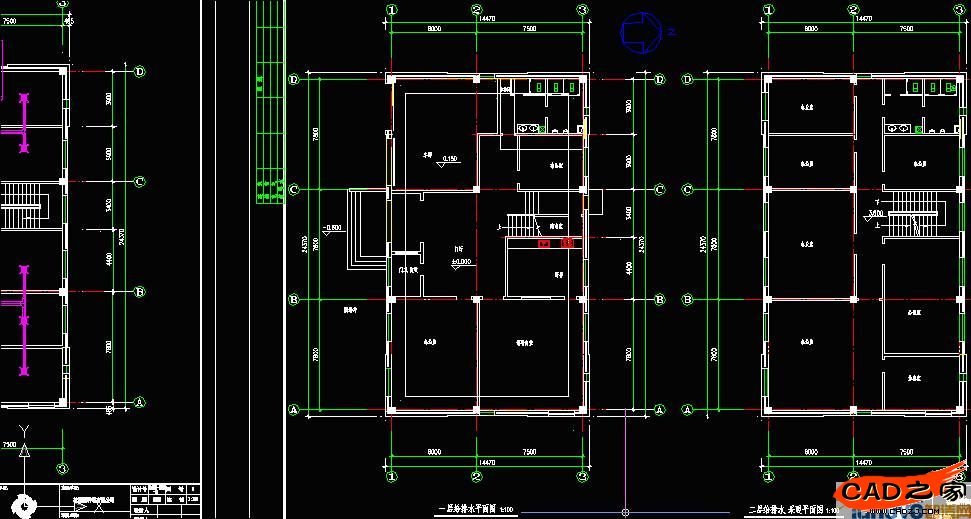

全部图纸如图所示

  全部图纸如图所示

  下面分别调用3个视图,结果如下

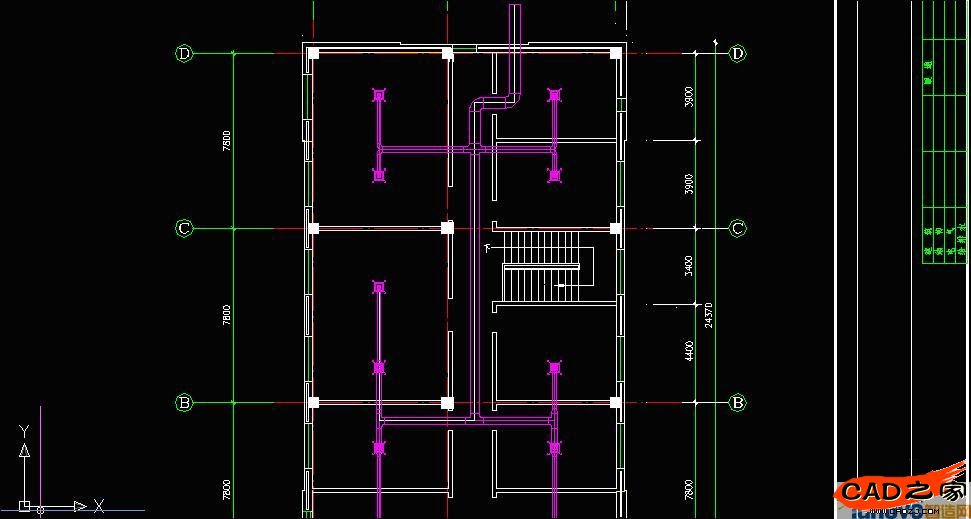

  区域A

区域A

  区域B

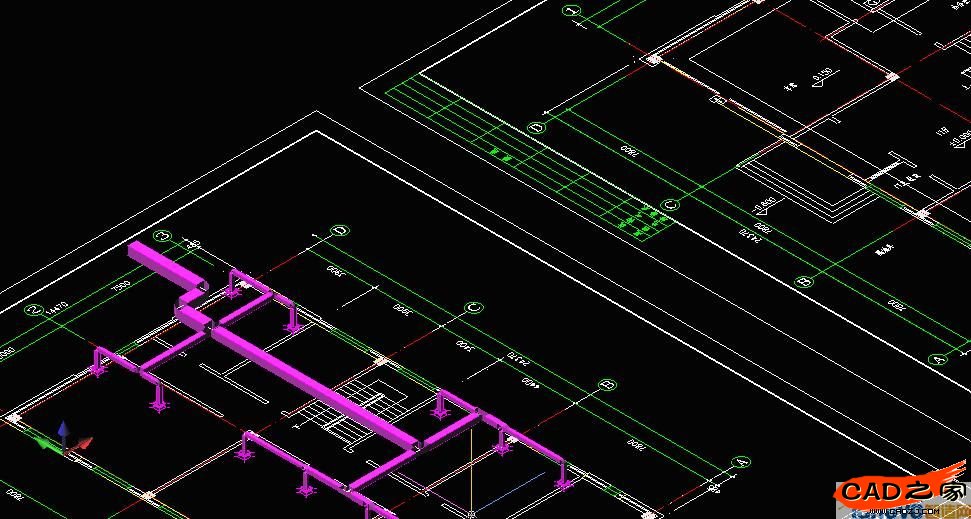

  等轴测视图
