AutoCAD2008圆环的绘制

时间:2010-11-18 20:35:49 来源:未知
指定圆环的内外直径和圆心即可绘制圆环,还可以通过指定不同的圆心,连续创建多个直径相同的圆环,如果圆环的内径为0时,则绘制出来的是一个实心圆。

绘制圆环的命令是donut,可以用以下两种方法激活圆环donut命令。1、菜单栏【绘图】——“圆环”。2、在命令行中输入donut并回车。

AutoCAD控制是否填充圆环的系统变量是“fillmode”,当值为1时(系统默认为1),系统将填充圆环,当值为0时,则不填充圆环。

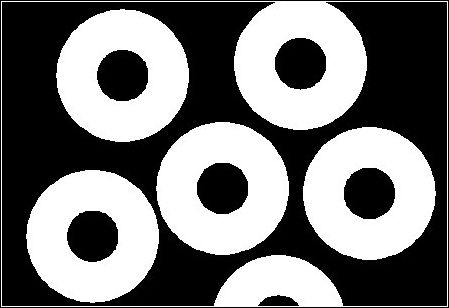

1、当fiillmode=1时,填充圆环。绘制一个圆环,命令行提示如下所示:

引用内容 引用内容
命令: donut
指定圆环的内径 <0.5000>: 200
指定圆环的外径 <1.0000>: 500
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:——/*通过指定不同的圆心,连续创建多个直径相同的圆环*/
指定圆环的中心点或 <退出>: *取消*

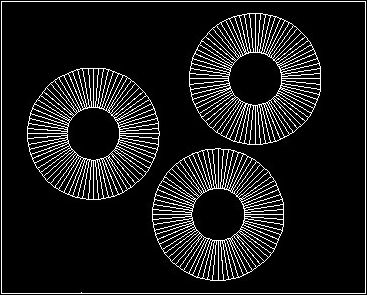

2、当fiillmode=0时,不填充圆环。绘制一个圆环,命令行提示如下所示:

引用内容 引用内容
命令: fillmode——/*在命令行中输入系统变量fillmode*/
输入 FILLMODE 的新值 <1>: 0
命令: donut
指定圆环的内径 <200.0000>:
指定圆环的外径 <500.0000>:——/*直接回车,则表示选择该默认数值*/
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>: *取消*
