AutoCAD2008正多边形的绘制

时间:2010-11-18 20:35:22 来源:未知
AutoCAD可以绘制的正多边形的边数在3—1024之间,超出这个范围就不能使用正多边形命令绘制,正多边形是一个封闭的整体对象。

绘制正多边形的命令是polygon,可以通过以下方法激活polygon命令。1、菜单栏【绘图】——“正多边形”。2、在“绘图”工具栏上单击“正多边形”图标。3、在命令行中输入polygon并回车。

一、绘制内接于圆的正多边形。在“绘图”工具栏上单击“正多边形”图标,命令行提示如下所示:

引用内容 引用内容
命令: _polygon 输入边的数目 <4>: 8
指定正多边形的中心点或 [边(E)]:
输入选项 [内接于圆(I)/外切于圆(C)] <I>: i
指定圆的半径: 500

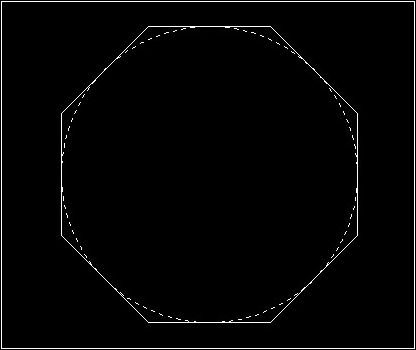

二、绘制外切于圆的正多边形。在“绘图”工具栏上单击“正多边形”图标,命令行提示如下所示:

引用内容 引用内容
命令: _polygon 输入边的数目 <8>: 8
指定正多边形的中心点或 [边(E)]:
输入选项 [内接于圆(I)/外切于圆(C)] <I>: c
指定圆的半径: 500




三、利用边绘制正多边形。指定正多边形的某一边的两个端点即可。在“绘图”工具栏上单击“正多边形”图标,命令行提示如下所示:

引用内容 引用内容
命令: _polygon 输入边的数目 <8>: 8
指定正多边形的中心点或 [边(E)]: e 指定边的第一个端点: 指定边的第二个端点:
