AutoCAD2008图层——图层工具栏

在AutoCAD中，利用图层可以很方便的管理各种图形对象，可以通过图层对各种图形对象进行分组，每个图层设置不同的线型、颜色和线宽。如果在某一个图层上绘图，则所生成的图形对象的颜色、线型和线宽与当前图层的设置完全相同。

一、常用图层工具栏。



1、图层特性管理器：单击该图标，将打开“图层特性管理器”对话框。



2、应用图层的过滤器：通过下拉列表选择应用的图层。



3、将对象的图层设置为当前：在绘图区选择一个对象，然后单击该图标，则对象所在的图层被设置为当前层。

4、上一个图层：单击该图标，返回到上一个使用的图层。

5、图层状态管理器：单击该图标，将打开“图层状态管理器”对话框。



6、颜色控制：在绘图区选择一个或多个对象，然后单击下拉列表，选择颜色，可以改变当前选择对象的颜色。

7、线型控制：在绘图区选择一个或多个对象，然后单击下拉列表，选择线型，可以改变当前选择对象的线型。

8、线宽控制：在绘图区选择一个或多个对象，然后单击下拉列表，选择线宽，可以改变当前选择对象的线宽。

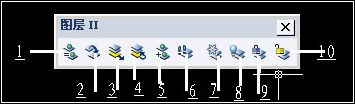

二、“图层Ⅱ”工具栏。打开方法：在任意一个工具栏上单击鼠标右键，在弹出的菜单中选择“图层Ⅱ”。







1、图层匹配：



矩形的线型（细实线）变为图层2的线型状态（虚线），颜色变为黄色，好像线宽都没有变化，为什么线宽没有变化？不清楚，难道线宽不能匹配？

2、更改为当前图层：



矩形的线型（细实线）变为当前图层（虚线层）的线型状态（虚线），颜色变为黄色，线宽都没有变化。

3、图层隔离：



图层1的竖线和图层2的八边形变为灰色，不可编辑，并带有小锁图标。



4、取消图层隔离：



图层1的竖线和图层2的八边形恢复，可编辑。

5、将对象复制到新图层：



将图层3（细实线层）上的矩形复制到图层2（虚线层）中，产生一个新的矩形（线型为虚线，颜色为黄色，线宽不变）。

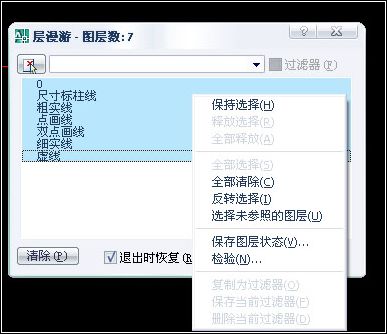

6、层漫游：



对话框中显示图形文件中的所有图层，选择图层名称，可以动态显示绘图区中的对象，选择图层名称的时候，用shift和alt键，也可以点击“对象选择”按钮选择图层中的对象以此来选择相应的图层，也可以在对话框中单击鼠标右键，从快捷菜单中选择相应的操作。



比如选择“虚线”层和“0”层，绘图区中只显示竖线和八边形，不显示“细实线”层的矩形。

“清除”按钮，删除绘图区中没有使用的图层，对话框中只显示绘图区中被使用的图层。

7、图层冻结：



“细实线”层和“虚线”层被冻结，“矩形”和“八边形”在绘图区中消失。

8、图层关闭：



“虚线”层被关闭， “八边形”在绘图区中消失。

“冻结”和“关闭”不是删除图层，可能只是暂时的“隐藏”（我的理解），因为在“层漫游”对话框中还会显示“细实线”层和“虚线”层，选择“细实线”层和“虚线”层，在绘图区中“矩形”和“八边形”还会显示。

9、图层锁定：



“细实线”层被锁定，貌似“锁定”和“隔离”的效果差不多。



上图不太清楚，其实细实线的矩形可以隐约看见的。

10、图层解锁：



“细实线”层解锁，恢复。

三、其他的图层操作。菜单栏【格式】——“图层工具”。“图层工具”中的操作与 “图层Ⅱ”工具栏的操作基本上一样。



11、图层合并：



矩形的线型（细实线）变为图层2的线型状态（虚线），颜色变为黄色，线宽没有变化。



与“图层匹配”不同的是，图层合并后，“细实线”层将被删除，在“层漫游”对话框和“图层特性管理器”中都不存在。

“选择要合并的图层上的对象或 [命名(N)]:” ，此时不能选择当前图层上的对象，比如，当前图层为“虚线”层，则不能选择八边形，否则无法合并。

12、图层删除：



“细实线”层将被删除。当前图层不能被删除。
