AutoCAD2008图案填充——（三）“图案填充和渐变色”对话框的隐

三、“图案填充和渐变色”对话框的隐藏选项。

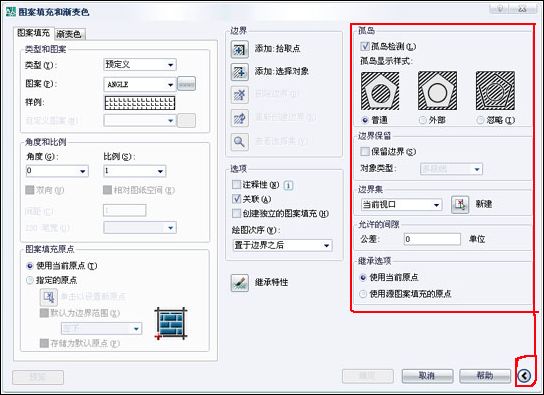

“图案填充和渐变色“对话框中除了“图案填充”和“渐变色”两个选项卡外，在右侧还有许多命令选项，单击对话框右下角的“展开/隐藏”按钮，将会显示隐藏的部分选项。如图。



（一）孤岛。

1、孤岛检测：该选项表示对所选图形中的孤岛进行检测。

2、孤岛显示样式：该选项用以指定图案的填充方式，在填充图案时，如果遇到“孤岛”（即内部的封闭区域），图案将有普通、外部和忽略三种填充方式。

1）普通：填充方式为从外部边界向内进行填充。首先填充选择点所在的区域，然后往内填充，如果遇到一个内部的孤岛（即内部的封闭区域），将停止进行图案填充，直到遇到该孤岛内的另一个孤岛（孤岛中的孤岛）。

2）外部：填充方式为只填充选择点所在的区域。当遇到内部孤岛时，将停止进行图案填充。

3）忽略：填充方式为忽略所有的内部孤岛，填充选择点所在的区域的所有的内部对象，不管是否有孤岛。

比如，在点处拾取一点，则各种填充方式的效果如图所示。



（二）边界保留。

保留边界：该选项确定在填充图案时是否要保存边界，以及边界保存后的对象类型，对象类型的下拉列表中有“多段线”和“面域”两种类型。

（三）边界集。

设置填充图案的边界方式，默认“当前视口”（即所有区域）。可以单击右侧的“新建”选择按钮选择边界集。



比如，单击“新建”选择按钮，将暂时关闭“图案填充和渐变色”对话框，然后切换到绘图区，选择圆，然后回车，返回对话框，此时“边界集”的下拉列表中默认“现有集合”（选择对象的内部，即圆的内部）为当前值。

然后单击“边界”选项区中的“添加：拾取点”按钮进行图案填充，切换到绘图区，此时只能填充圆的内部，圆的外部不能拾取点，否则会提示“边界定义错误”对话框。

好像当使用“添加：选择对象”按钮进行图案填充时，“边界集”的确定方式不起任何作用，我瞎猜的，因为我没有看到任何变化。

（四）允许的间隙。

设置允许的填充边界间隙。在这个间隙范围内都被认为是封闭的边界。

（五）继承特项。

1、使用当前原点：默认情况下，所有图案填充原点都对应于当前的UCS坐标系的原点，原点设置（0,0）。

2、使用源图案填充的原点：选择该选项，使用源图案填充的填充原点（有点废话）。
