11个CAD命令妙用及插件的加载方法

一、一些常用cad命令

1. 直线： Line

2. 圆： Circle 点圆心半径(R)/直径(D)

3. 圆弧： arc 三点(直接用鼠标点三点)

4. Rec矩形： Rectang 起点 @长，宽

5. RC 云朵线： revcloud 起点[弧长(A)/对象(O)/样式(S)]<对象>：

6. F 倒圆角： F R 半径数值点两边

7. TR 修剪： 1.trim 选择边界e， 选择修剪对象 .

2. trim 选择修剪对象

3. trim 选择边界， F 划线选择修剪对象.

8. EX延伸： extend 选择边界， 选择延伸对象 .

9. E删除： erase 选择对象（注all 为所有对象）

10. u 撤消： undo 撤销上一步操作

11. O偏移： offset 输入偏移距离， 选择偏移对象，选择偏移方向。

12. CO复制： copy 选择物体， 起点 距离.

多次复制 co 选择物体， m 复制的起点复制的位置 .

13. M 移动： move 选择物体， 移动的起点 移动的位置或距离

14. RO 旋转： rotate 选择物体， 中心点 旋转的角度（注逆时针为正，顺

时针为负）

15. H 填充： hatch 选择图案拾取点 比例 预览 确定

16. B 块： block 块名块的拾取点选择对象 确定

17. W 写块： wblock 块名路径选择对象 确定

17. PE 编辑多段线： pedit 选择多段线 j 选择要成为多段线的对象

18. X 分解： explode 选择要分解的对象。

19. SC 比例： scale 选择物体中心点 输入放大与缩小的数值

（注：比 1 大为放大，比1 小为缩小）

20. MI 镜像： mirror 选择物体镜像线（两点）N/y(y 为删除源对象)

21. MT 多行文字： mtext 输入文字确定

22. DT 单行文字： dtext 文字起点文字高度文字旋转角度输入文确认

23. S 拉伸： stretch 选择对象输入距离

24. 格式刷： matchprop 刷字体，图层等

25. 标注： dimaligned 直线标注

二、快捷命令设置方法。

工具→自定义→编辑程序参数，单击打开后，可以根据自己的习惯修改快捷命令，

同时将acad 记事本另存下来，供以后重新安装CAD 时直接复制到acad 记事本中重新启

动CAD 即可正常使用。

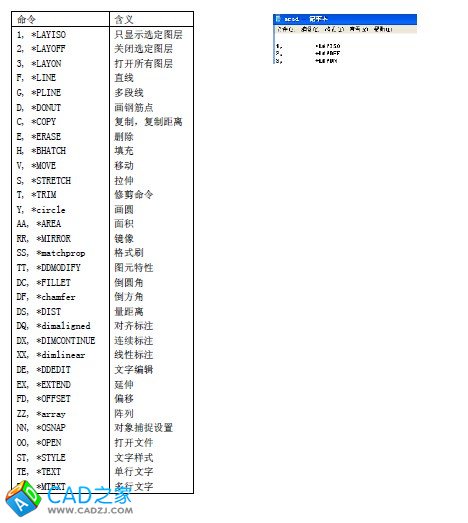

三、常用CAD 命令快捷键的设置

根据“左手键盘，右手鼠标”的原则来设置绘图中使用最多的快捷命令以F 为中心

来设置（以下为个人习惯，仅供参考）。

四、以“梁梁交线处理”为例说明插件的加载及使用方法。

1.插件加载方法

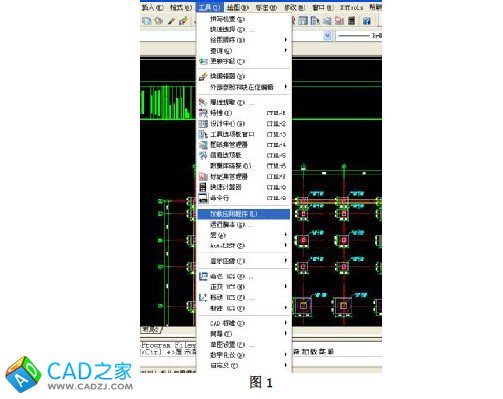

第一步：打开CAD 后，在“工具”下拉菜单中找到“加载应用程序（L）”，如图1。

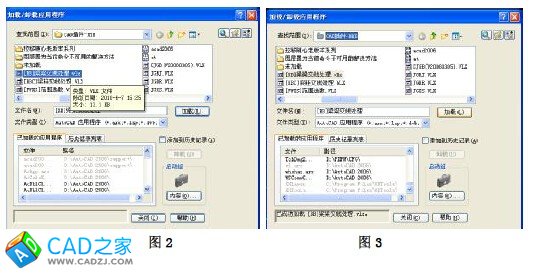

第二步：左键单击“加载应用程序（L）”，打开该菜单后，找到放置插件的文件夹，并

选中打算加载的插件文件，如图2；左键单击“加载”，在对话框下面关闭左侧则显示“已

成功加载XXX”，表示已加载成功该菜单，可以在CAD 中使用该插件了，如图3。

2.插件使用

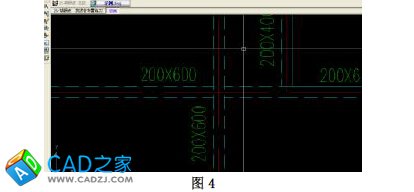

第一步：找到要处理的交叉梁线，并查明梁宽。

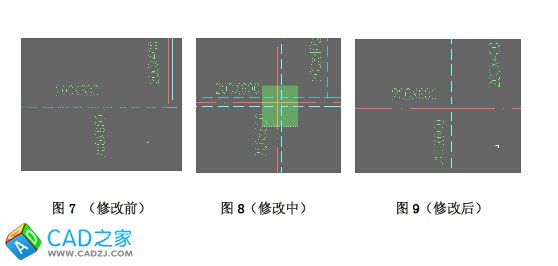

第二步：在命令行中输入”BB”,弹出如图5 所示对话框；将“梁线图层”改成即将修

改的梁线所在的图层名字，删除短线长度设置成比要修改的梁宽要宽些，如图6，左键

确定，框选修改区域，选中后，右键确定，修改成功！

图

五、CAD中的一些妙用命令

1.单行文字变多行文字

TXT2MTXT 选中对象，确定即可

2.多行文字变单行文字

直接炸开即可。

3.清理未用的图层

Pu（PURGE ）命令

4.三步创建块

选中、 Ctrl+X、ctrl+shift+V

5.多段线合成

Pe

6.图层管理

lman 命令

7.查询型心

Region

8.旋转坐标系

1） ucs ，n，ob，plan，当前ucs

2）ucs，e（选中对齐对象）。Ok！

返回：ucs，w。

9.编号

Tcount

10.去掉重合图形，连接不连续的线段。

Overkill

11.封闭线合成多段线实线

Bo
