建筑人一定要知道的常用尺度整理

时间:2015-08-05 06:48:10 来源:未知

门的尺寸

1.门高:
  供人通行的门,高度一般不低于2m,再高也以不宜超过2.4m,否则有空洞感,门扇制作也需特别加强。如造型、通风、采光需要时,可在门上加腰窗,其高度从0.4m起,但也不宜过高。供车辆或设备通过的门,要根据具体情况决定,其高度宜较车辆或设备高出0.3~0.5m,以免车辆因颠簸或设备需要垫滚筒搬运时碰撞门框。至于各类车辆通行的净空要求,要查阅相应的规范。
  如果是体育场馆、展览厅堂之类大体量、大空间的建筑物,需要设置超尺度的门时,可在大门扇上加设常规尺寸的附门,供大门勿需开启时,人们可以通行。#p#分页标题#e#
  现今建筑内各种设备管井的检查门颇多,它不是经常通过的地方,所以一般上框高与普通门齐或还低一些,下边还留有与踢脚线同高的门槛,其净高就不必拘泥于2m,1.5m左右即可。
2.门宽:
  一般住宅分户门0.9~1m,分室门0.8~0.9m,厨房门0.8m左右,卫生间门0.7~0.8m,由于考虑现代家具的搬入,现今多取上限尺寸。
  公共建筑的门宽一般单扇门1m,双扇门1.2~1.8m,再宽就要考虑门扇的制作,双扇门或多扇门的门扇宽以0.6~1.0m为宜。
  供安全疏散的太平门的宽度,要根据计算和规范(有关防火规范)规定设置。
  管道并供检修的门,宽度一般为0.6m。
  供机动车或设备通过的门,除其自身宽度外,每边也直留出0.3~0.5m的空隙。
  附带说一下,供检修的"人孔"其尺寸也不宜小于0.6m×0.6m。

#p#分页标题#e#

窗的尺寸

1.窗高:
  一般住宅建筑中,窗的高度为1.5m,加上窗台高0.9m,则窗顶距楼面2.4m,还留有0.4m的结构高度。在公共建筑中,窗台高度由1.0~1.8m不等,开向公共走道的窗扇,其底面高度不应低于2.0m。至于窗的高度则根据采光、通风、空间形象等要求来决定,但要注意过高窗户的刚度问题,必要时要加设横梁或"拼樘"。此外,窗台高低于0.8m时,应采取防护措施。
  现代玻璃幕墙中,整块玻璃的高度有的已超过7.2m,那已不属于一般窗户的范围了。#p#分页标题#e#
2.窗宽:
  窗宽一般由0.6m开始,宽到构成"带窗",但要注意采用通宽的带窗时,左右隔壁房间的隔声问题以及推拉窗扇的滑动范围问题,也要注意全开间的窗宽会造成横墙面上的炫光,对教室、展览室都是不合适的。


过道

3.png#p#分页标题#e#
1.过道宽:
  最窄的走道应该是住宅中通往辅助房间的过道,按《住宅建筑设计规范》规定,其净宽不应小于0.8m,这是"单行线",一般只允许一个人通过。规范规定住宅中通往卧室、起居室的过道净宽不宜小于1.0m的宽度,也只是一人正行,另一人侧身相让的尺寸。这个尺寸用"不宜小于"是考虑到砖混建筑中,0.24m墙,1.2m中距的过道,净空只有0.96m,不足1.0m考虑的。
  高层住宅的外走道和公共建筑的过道的净宽,一般都大于1.2m,以满足两人并行的宽度。通常其两侧墙中距由1.5~2.4m,再宽则是兼有其他功能的过道,如课间活动、候诊等等。至于大型公共建筑人流如潮的过道,那就要根据使用性质和疏散要求来决定它的宽度了。还需要补充说明的是,过道的长短,是否采光等因素都对过道的宽度起到相当的影响作用,一般长的、暗的、双侧有房间或墙壁的过道,都要适当宽一点或采取变换宽窄的手法加以处理,避免又长、又黑、又闷、又窄的过道,但也不能无原则加宽,白白浪费建筑面积。
2.过道高:
  过道的净高原本随建筑层高而定,设计中通常未予专门的考虑。当今建筑设备的要求较前普遍了,风管、水管、电气、消防各种管线利用走道上部空间作为"通廊",过道除了供通行之外、往往成为管线的载体,于是过道净高的问题经常出现在设计者面前。我们把过道的总高分成下面四个部分:
①结构高度;
②设备管线高度,一般在0.6m左右,视风管的截面、布置方式以及冷凝水管、自动喷淋水管的安排而定;
③平顶的构造高度,一般0.05m即可;
④净高,这是设计者要认真把握的尺寸,它是决定层高的重要因素之一。
#p#分页标题#e#按常规,这个净高度应在2.2m以上为妥,特别是平顶上还有下垂的烟感探头、喷淋水喉时,为避免人手触摸,这个高度要高于普通人摸高2.15m。现今有时会遇到为了尽量减小层高,将走道净高压缩到2.10m,这恐怕是最小的高度了。顺便提一句,这么低的吊顶,其质地必需十分精细、否则会有压抑感,过长走道遇此情况,还要从平面上加以宽窄相间的变化处理,以免既压头又单调。


阳台


#p#分页标题#e#阳台大家都熟悉,但它的栏杆高度在多层建筑中不应低于1.0m,在高层建筑中,则不应低于1.10。一般高层建筑尽量不设阳台或将阳台封闭,这涉及到大风、大雨以及坠物伤人诸多问题。


女儿墙

一般多层建筑的女儿墙高1.0~1.20m,但高层建筑则至少1.20m,通常高过胸肩甚至高过头部,达1.50~1.80m。这是避免俯瞰时心悸目眩,发生危险而采取的措施。如果要使平顶上视野开阔,可在1.0m实墙以上加作金属网栏,以策安全。应该注意的是在标定女儿墙高度时,要扣除隔热保温层及泄水坡升高的构造高度,在高层建筑中,这个厚度往往达0.3m以上。#p#分页标题#e#
  一些高层建筑,由于设有裙房,将冷却塔设在屋顶上,或者有屋顶网球场之类的设施,把女儿墙做得高过3.0m,也是一种办法。


楼梯

楼梯涉及的尺寸数据很多,除大家熟知的踏步的踏面、踢面尺寸之外,梯段的宽度,歇台的宽度,平台下线的净高等也都在规范上有明确规定。容易被忽视的是:#p#分页标题#e#
  1.楼梯扶手的高度(自踏步前缘线量起)不宜小于0.90m;室外楼梯扶手高不应小于1.05m。
  2.楼梯井宽度大于0.20m时,扶手栏杆的垂直杆件净空不应大于0.11m,以防儿童坠落。
  3.楼梯平台净宽除不应小于梯段宽度外,同时不得小于1.10m。
  4.梯段宽度在住宅设计中规范有明确规定,在其他建筑中,必须满足消防疏散的要求。公共建筑中表现性楼梯所取宽度尺寸通常都偏大的,但要注意扶手的设置与梯段宽度的关系。即:楼梯应至少一侧设扶手,梯段净宽达三股人流时,应两侧设扶手,达四股人流时,应加设中间扶手。
  这里顺便提两个经常要处理的问题:
  一是室内外台阶踏步宽度不宜小于0.30m,踏步高度不宜大于0.15m,通常采用0.35m和0.125m这两个参数。特别要注意的是不允许只设一级踏步,至少要两级,这是因为踏步上下地面的高度相差过小时,行人不易辨别该处有高差,缺乏精神准备,跨出虚步而伤及脚腿。
  另一个问题是当利用旋转楼梯作疏散梯时,必须满足踏步在距内圈扶手或简壁0.25m处,其踏面宽不应小于0.22m的要求,这点在防火规范上有明确规定。


#p#分页标题#e#
电梯、自动扶梯

涉及电梯数据最多的是井道、轿厢、机房、地坑、顶层端站高度等,因其规格型号、生产厂家不同而尺寸各异,应根据厂家提供的电梯的土建安装图决定,但有关候梯厅的深度,还是有一个限定,以免过小。简单说来,住宅电梯的候梯厅深度应不小于电梯中最大一台的轿厢深度,公共建筑中乘客电梯则不小于电梯中最大一台的轿厢深度的1.5倍,多台并列时还不应小于2.40m,多台对列时,不应小于对列电梯轿厢深度之和,也不宜大于4.50m。病床电梯的规定与乘客电梯相似。
  此外,通向机房的通道、楼梯和门的宽度不应小于1.20m,楼梯的坡度不应大于45°以便设备的通过和人员的通行。
  近年来,自动扶梯在百货商场、文化娱乐场所以及其他公共活动场所的使用日渐普遍,在建筑设计中,除与生产厂家密切配合外,下列数据应该掌握:
  1.梯级宽:目前有0.6m、0.8m、1.0m三种,视生产厂家不同其宽度还略有出入。
  2.倾角:一般有30°和35°两类。#p#分页标题#e#
  3.梯井宽度为:单梯:梯宽+0.6m+2×0.4m
         双梯:2(梯宽+0.6m)+2×0.4m
         其中0.4m为梯侧至井进之安全距离。
  4.梯井长:层高/tanα+(2.0~2.9m)+(2.0~2.3m)是一个不小的数字。α为梯段倾角。


浴厕
#p#分页标题#e#

有关浴厕的数据很多,主要的有:
  1.厕所蹲位隔板的最小宽(m)×深(m)分别为外开门时0.9×1.2;内开门时为0.9×1.4。
  2.厕所间隔高度应为1.50~1.80m。
  3.淋浴间隔高度应为1.80m。
  4.并列洗脸盆中心距不应少于0.70m。
  5.单侧洗脸盆外沿至对面墙的净距不应小于1.25m。
  6.双侧洗脸盆外治之间的净距不应小于1.80m。
  7.浴盆长边至对面墙面的净距不应小于0.65m。
  8.并列小便的中心距不应小于0.65m。
  9.单侧隔间至对面墙面的净距,当采用内开门时不应小于1.10m,当采用外开门时,不应小于1.30m。
#p#分页标题#e#  10.单侧厕所隔间至对面小便器外治之净距,当采用内开门时,不应小于1.10m,当采用外开门时,不应小于1.30m。


停车场

随着社会经济的发展,停车问题日趋明显。有关停车场设计的数据很多,必要掌握的大#p#分页标题#e#体有以下几种:
  1.汽车车型及基本尺寸:应记住一两种典型车型的全长、全宽、全高的尺寸。如小轿车,以"桑塔纳"为例:长4.55m、宽1.89m、高1.41m,但设计时选用的标准车型尺寸宜为4.9m×1.80m×1.60m;又如客车,其中轻型客车(即通常称为"面包车"),以12座"三菱"为例,其长、宽、与小轿车类似,分别为4.39m,1.69m但要高一些,为l.99m;大客车长度差别大,由7~12m不等,而宽商则多为2.5m、4.0m。记住这些尺寸,并了解其变化情况,在设计时就不会出现进不去,转不过来等原则问题。
  有关这一类数据,为便于统一界定,1988年,公安、建设两部颁发了《停车场建设和管理暂行规定》和《停车场规划设计规则(试行)》的通知,即[88]公(交管)字90号文件(以下简称"文件"),其中有详尽的要求和规定。
  2.车位基本尺寸:车位基本尺寸各国不尽一致,略有大小出入,我国资料、书籍中,也有差别。在设计时还是应以"文件"的规定为准。例如垂直式停放时,其车位的长、宽和中间通道宽的尺寸分别为5.3m、2.5m和6.0m。
  3.通道的最小平曲线半径(m):按"文件"规定,小型汽车为7.0m,中型汽车为10.5m,大型汽车为13.0m,铰接车也是13.0m。
  4.最大纵坡(%):分为直线纵坡和曲线纵坡,一般小型汽车分别为15和12,中型汽车为12和10,大型汽车为10和8,铰接车为8和6。同时,为了保证车辆行驶在变坡处不致与地面碰接,在该处往往设有"缓坡段",我国规定缓坡长一般为3.6~6.0m,坡度为坡道纵坡之半。
  这里所讲的纵坡系停车库使用,不能与城市道路的纵坡限制混为一谈。


#p#分页标题#e#
地下停车库

车库的类型很多,有单层,多层甚或还有高层者。目前高层建筑的地下多建有小车停车库,这类停车库除消防、交通、人防等专业对它有特定要求外,在建筑设计中有几个关键数据应当掌握:
  1.柱间净距:地下车库柱网的决定要与停车方式密切配合,要保证车辆能自如的转弯停泊和开出,以小轿车、面包车为例,柱间净距分别为:停二辆者5.4m、停三辆者7.8m。
  2.净高:室内有效高度应为最大汽车总高加0.5m,但不小于2.5m。这是对单层或底层车库的要求,地下车库可以参考。
  值得注意的是,地下车库通常设有风管和自动喷淋的水管、水喉,结构高度也是比较大的,设计时应同过道净高的控制那样,保证净空尺寸。因此,高层建筑的地下车库的层高往往大于3.6m,要精心安排,以求得最佳尺寸。该尺寸不但影响造价,而且对上下坡道的建设也是关系极密切的。#p#分页标题#e#


商店

1.层高:
底层一般5.4~6.0m
#p#分页标题#e#楼层一般小4.5~5.4m
2.柱网:
要配合营业行为特点,一般柱距:
W=2 ×(标准货架宽0.45+店员通道宽0.90+标准柜台宽0.60+购物顾客宽0.45)+顾客行走宽0.60×顾客股数
3.普通营业厅内通道最小净宽:
(1)通道在柜台与墙或陈列窗之间直为2.2m;
(2)通道在两个平行柜台之间:
①柜台长度均小于7.5m时,宜为2.2m;
②柜台长度若为7.5m~15.0m时,宜为3.7m;
③柜台长度若大于15.0m时,直为4.0m;
(3)通道一端设有楼梯时,宜为上下两梯段之和加1.0m;
(4)柜台边与开敞楼梯最近踏步间距4m,且不小于梯间净宽。
4.营业部分公用楼梯梯段净宽不小于1.4m,踏步高不应大于0.16m。踏步宽不应小于0.28m。#p#分页标题#e#


餐饮建筑

1.餐厅最低净高:大餐厅平顶3.Om,异形顶2.4m;小餐厅平顶2.6m,异形顶2.4m。
2.加工间最低净高:直为3.Om。
#p#分页标题#e#3.餐厅餐桌尺寸:
  (1)方桌边长85O~1000mm;
  (2)圆桌直径:4人桌,900mm;6人桌,1100mm;8人桌,1300mm;10人桌,1500mm;12人桌,1800mm;
  (3)坐椅所占宽度:35O~5OOmm;
  (4)坐椅与桌间空隙:1OOmm;
  (5)桌间走道:单人宽600mm,双人宽应不小于1200mm。
办公楼
1.办公室净高:一般不低于2.6m,设空调时可不低于2.4m。
2.单面布置走道宽度一般为1.3~2.2m;双面布置走道则1.6m~2.2m。
3.走道净高不得低于2.1m。
4.办公室常用的开间、过深和层高:
  (l)开间:3.0m,3.3m,3.6m,6.0m,6.6m,7.2m;
  (2)进深:4.8m,5.4m,6.Om,6.6m;#p#分页标题#e#
  (3)层高:3.0m,3.3m,3.4m,3.6m。

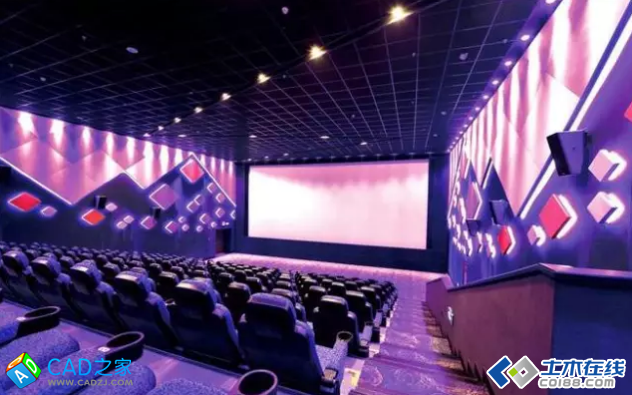

观众厅

演出性建筑涉及数据权多,应当掌握的是观众厅中几个主要数据:
#p#分页标题#e#  1.观点高度:电影院是银幕下沿;剧院是大幕投影线中点距地面0.6~1.1m处。
  2.舞台高度:剧院之舞台高,当采用镜框式舞台时为0.6~1.1m;当采用突出式舞台或岛式舞台时为0.15~0.6m。
  3.视线升高值(视高差);每排采用0.12m时,视线无遮挡;每排采用0.06m时,坐位要错开排列,且视线有部分边区受遮挡。
  4.排距:长排法0.9~1.05m;矩排法0.78~0.80m。
  5. 座椅扶手中距:硬椅O.47~0.50m;软椅为0.5~0.7m。
  6.座椅排列:短排法双侧有走道时不超过22个,单排有走道时不超过11个,长排法双侧有走道时不超过50个。
  7.走道宽:首排与舞台前沿距离应>1.5m,突出式舞台应≥2.0m。其余走道按每负担片区的观众数每100人0.6m计算,且边走道不小于0.8m,中间走道排距以外及纵走道不小于1.0m。长排法边走道不小于1.2m。
  8.走道纵坡:1:10~1:6,大于1:6时,应作成以0.2m高台阶。
  9.座席地坪高于前面模走道0.5m时或座席侧面临有高差之纵走道或梯步时,应设栏杆。


#p#分页标题#e#
旅馆客房

一、客房
  1.净高:有空调时≥2.4m;无空调时≥2.6m。利用玻屋顶内空间作客房时,应至少有8平方米的范围,净高≥2.4m。
  2.客房内走道宽度应≥1.1m。 3.客房门洞宽度一般≥0.9m;高度≥2.1m。
二、客房卫生间
  1.卫生间地面应低于客房0.02m。
#p#分页标题#e#
  2.净高≥2.1m。
  3.门洞宽≥0.75m,净高≥2.1m。
三、标准层
  1.标准层公共走道净高>2.1m。
  且标准层公共走道宽度:单面走廊为1.2~1.8m;双面走廊1.6~2.1m。


图书馆建筑#p#分页标题#e#

1.书库、阅览室藏书区净高不得低于2.4m,当有染或管线时,梁或管线底面净高不得低于2.2m。
2.采用积层书架的藏书空间净高不得低于4.6m;采用多层书架的藏书空间净高不得超过6.9m。
3.书库内工作人员的专用楼梯梯段净宽不应小于0.8m,踏步宽不应小于0.22m,踏步高不应超过0.20m,并采取防滑措施。
4.阅览室阅览桌、椅排列尺寸:
  (1)单面阅览桌前后间隔净宽≥0.65m;
  (2)双面阅览桌前后间隔净宽1.3~1.5m;
  (3)阅览桌左右间隔净宽0.6~0.9m;
  (4)主通道净宽,当闭架阅览时为1.2m;当开架阅览时为1.5m。
  有关图书馆的书库、阅览室平面布置有许多数据和办公室、住宅所使用的尺寸不一样,直接影响到开间、进深、层高具体尺寸的决定。在《图书馆建筑设计规范》(JGJ38-87)中有具体尺寸规定。#p#分页标题#e#


电影院等级

等级 主体结构耐久年限 耐火等级 视听设施 通风空调设施
甲等 100年以上 一、二级 放映70/35m立体声影片 全空调#p#分页标题#e#
乙等 50~100年 二级 放映35m立体声影片 空调或机械通风
丙等 25~50年 三级 放映35m单声道影片 机械通风自然通风
观众厅容量:特大型为1201座以上,大型为801~1200座,中型501~800座,小型为500座以下。
