AutoCAD2015形位公差的详细设置技巧

时间:2015-03-03 11:30:03 来源:未知

形位公差是对加工零件的加工要求,用通俗的话说,一个零件加工出来的尺寸,大不能超过多少,小不能低于多少,如果超出了图纸指定的公差范围,那么加工出来的零件就判定不合格,零件需要重新加工。

CAD教程:[9]CAD2015形位公差设置技巧

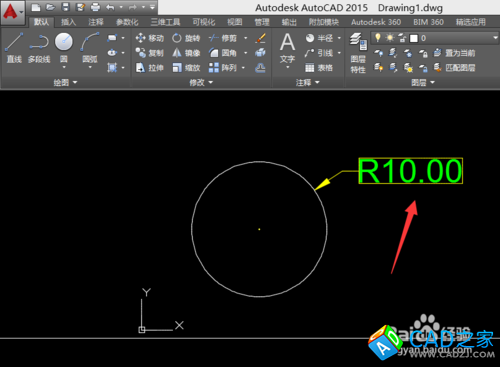

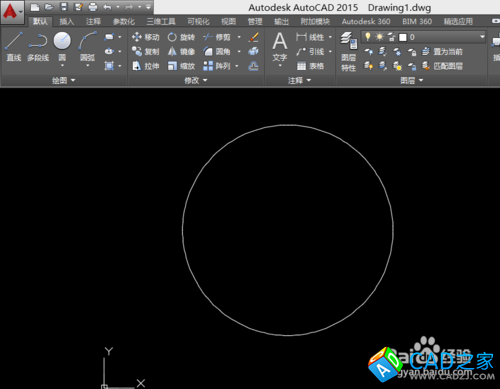

  1. 先绘制一简单的圆形,接下来就以圆形为例,为其添加形位公差;
  2. CAD教程:[9]CAD2015形位公差设置技巧

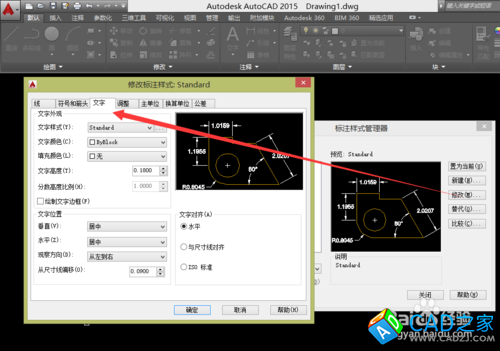

  3. 为零件设置形位公差,需要进入到标式样式中;

    CAD教程:[9]CAD2015形位公差设置技巧

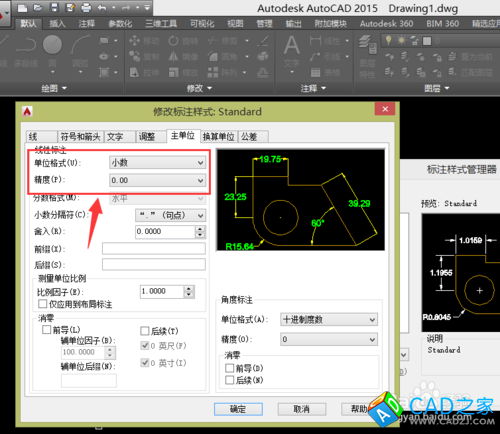

  4. 机械零件的加工精度是两位小数,先在主单位中设置两位小数;

    CAD教程:[9]CAD2015形位公差设置技巧

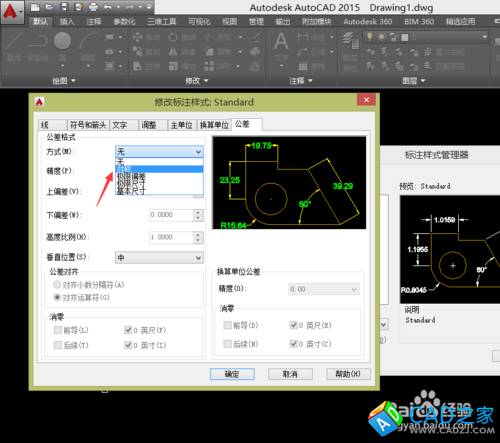

  5. 切换到公差选项,默认情况下为无;其方式中可选的公差有:对称、极限偏差、极限尺寸、基本尺寸;

    CAD教程:[9]CAD2015形位公差设置技巧

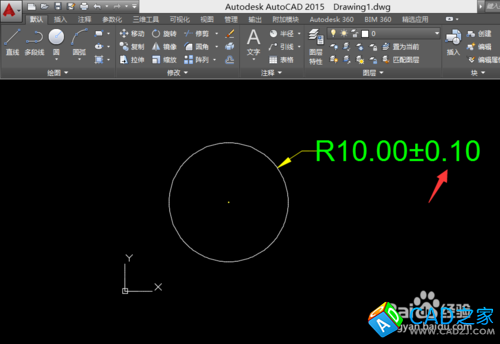

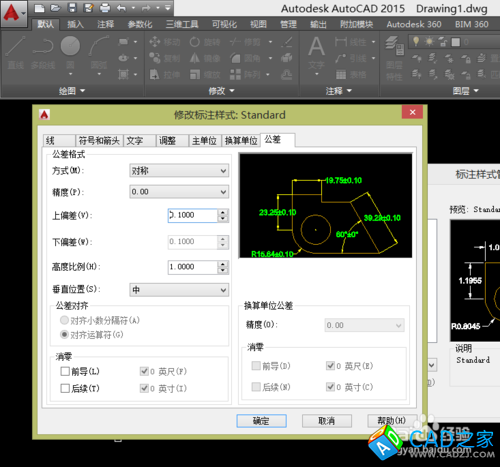

  6. 对称指的是上、下偏差一样,图1为设置参数,图2为标注效果;

    CAD教程:[9]CAD2015形位公差设置技巧
    CAD教程:[9]CAD2015形位公差设置技巧

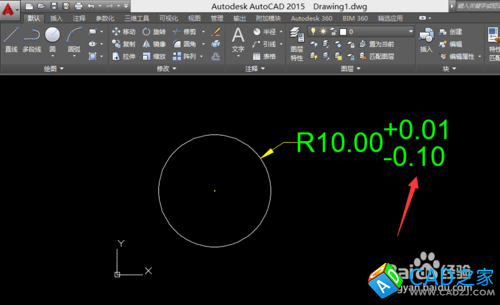

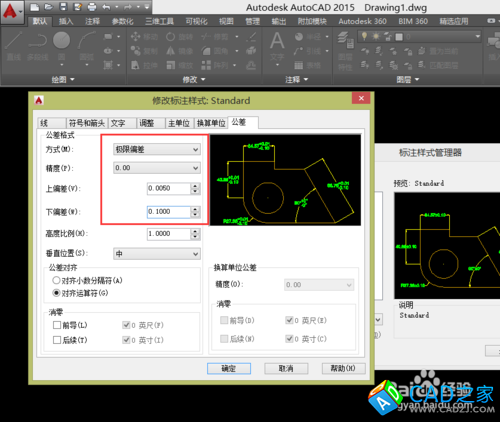

  7. 极限偏差上、下公差可不同,图1为设置参数,图2为标注效果;

    CAD教程:[9]CAD2015形位公差设置技巧
    CAD教程:[9]CAD2015形位公差设置技巧

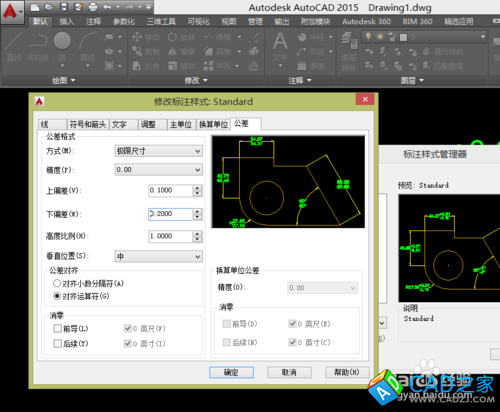

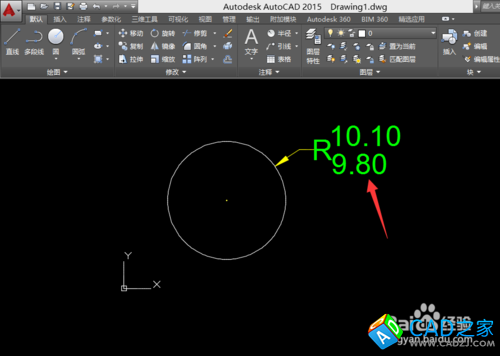

  8. 极限尺寸显示出来的是最大尺寸与最小尺寸,图1为设置参数,图2为示注效果;

    CAD教程:[9]CAD2015形位公差设置技巧
    CAD教程:[9]CAD2015形位公差设置技巧

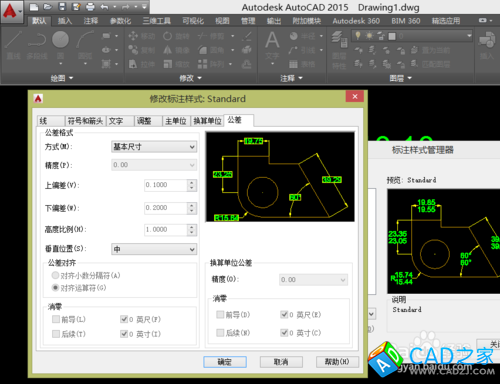

  9. 基本尺寸显示当前零件要保证的基本尺寸,图1为设置参数,图2为标注效果;

    CAD教程:[9]CAD2015形位公差设置技巧
    CAD教程:[9]CAD2015形位公差设置技巧
