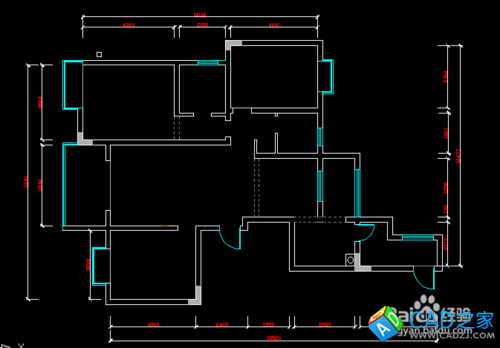

如下图就是原始结构图了，这一张是上一篇画的，这里是按实际没有动过的墙进行来画的。
-
![cad 2008自学教程：[25]cad 怎么画原始结构图](/uploads/allimg/150202/0RT32610-0.jpg)
-

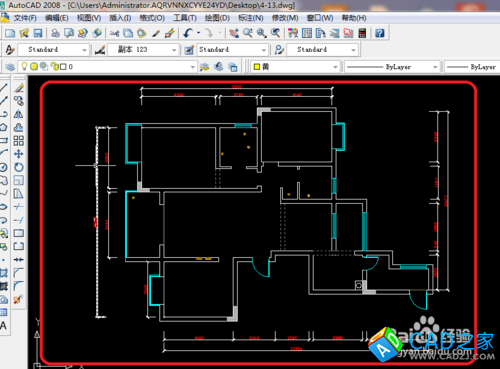

这张图是加了一些强电、下水管的表示。
![cad 2008自学教程：[25]cad 怎么画原始结构图](/uploads/allimg/150202/0RT33N6-1.jpg)
-

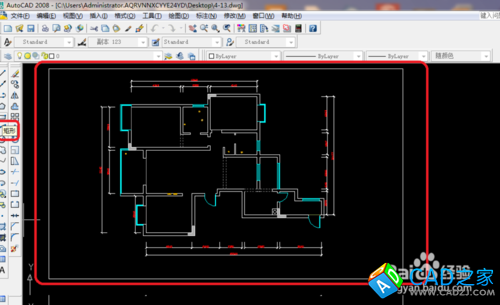

如下图是用矩形工具来进行画的。画一个大的矩形这里要在里面表示一些文字的。
![cad 2008自学教程：[25]cad 怎么画原始结构图](/uploads/allimg/150202/0RT35306-2.jpg)
-

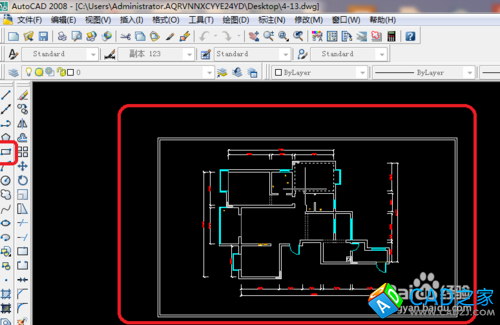

在用矩形工具来画第二个图，这里操作步骤都很简单。
![cad 2008自学教程：[25]cad 怎么画原始结构图](/uploads/allimg/150202/0RT35349-3.jpg)
-
在用直线工具来进行，这些矩离可以自己定，没有相同的。下一篇是原始结构图的说明。
