在绘制机械CAD图纸的时候，传统的明细表编辑方式往往费时费力，因为我们需要手动绘制表格填写数据，而且当我们需要再次编辑时，数据查找很麻烦。
CAD机械软件的明细表功能可以根据已标注好的序号快速的生成明细表，而且明细表采用了新实体技术，支持我们通过双击进行编辑。这样就提高了我们的绘图效率，使得明细表的编辑工作变得简单、方便，下面请看我们的CAD教程。
CAD机械软件的明细表功能可以很方便实现调用，当我们把图纸中的序号编辑好后，可以直接在菜单中点击生成。在生成明细表时，我们可以通过鼠标来控制明细表的高度，也可以通过在命令行中输入行数来控制明细表的高度（如图1）。
图1

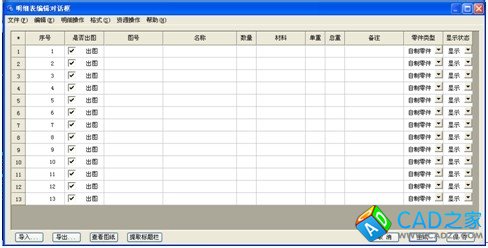

由于CAD机械软件采用了新实体技术，在对明细表进行编辑的时候我们可以直接双击表头，软件会弹出明细表编辑对话框。这时当我们在填写明细表的时候，不需要在绘图区使用文字命令来填写，直接在明细表对话框中进行输入就可以了（如图2）。
图2
在填写明细表的时候，我们还可以通过【ctrl】+鼠标左键来调取词句库，这样对于一些常用的词汇我们就不需要反复的输入，直接在词句库中添加就可以了（图3）。
图3
此外，明细表可以自动统计零件的重量，还可根据零件的数量以及单重计算出零件的总重，把总重直接添加到标题栏中。
由于CAD机械软件具备了明细表生成的功能，所以一些原本需要手工完成的工作变得简单化了，感兴趣的朋友可以尝试一下此功能。
