看别人的CAD中经常有很多漂亮的箭头，系统自带的箭头样式却不一定适合自己的要求。
-
下面具体介绍下定义自己的箭头的方法。（样例为下图左上角箭头）
-
先绘制如下尺寸图形，长度最好为1。
-
点击点移动成如下形状并填充
-
将图形旋转到如下角度，并在箭头指向方向往内画单位为1的一条直线
-

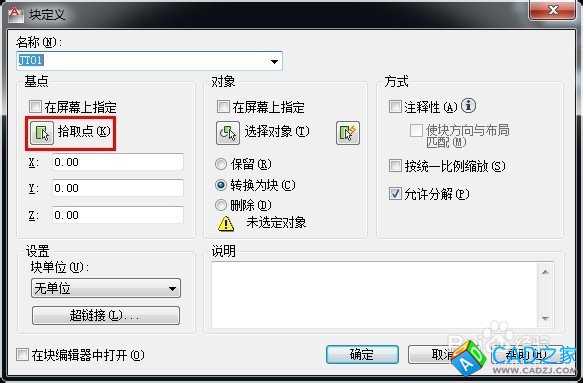

选中图形按B键定义块，自定义名称为JT01，点击拾取点
-
拾取箭头顶点，完成块
-
按LE进入引线，按S进入设置，选择用户箭头
-

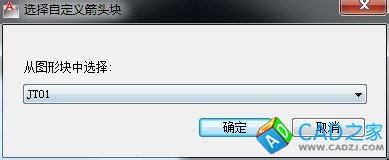

在图形块下拉框中选中定义好的块JT01
-
点击目标输入引线内容完成自定义引线设置
