CAD如何快速的绘制垂线

在AutoCAD绘制图形过程中，我们该如何快速绘制线段的垂线，有哪些方法？

快速绘制垂线的方法：

1、在绘图区域用直线命令任意绘制一条线段，回车，然后重复直线命令，指定直线的第一点，同时按住鼠标右键和shift键，选择垂足，直线的第二点会自动捕捉到线段的垂足点，在垂足点点击鼠标左键，完成垂线的绘制，如下图所示：

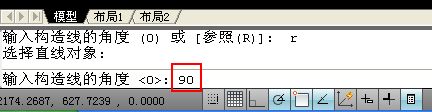

2、在绘图区域用直线命令任意绘制一条线段，在命令行输入构造线快捷键“XL” ，回车，输入角度快捷键“A” ，回车，输入参照“R” ，回车，此时下方提示“选择直线对象”，我们选择绘制的倾斜直线，又提示“输入构造线的角度”，我们输入90，回车，并将构造线制定到线段上，完成垂线的绘制，如下图所示：
