在AutoCAD中偏心圆锥与偏心圆台实体的画法

现在要画一个偏心圆锥,底面在WCS的XY平面上,圆心(0,0,0),半径100,顶点(300,0,400)在ZX平面上.

　　1)连接PA,PB. A(-100,0,0) B(100,0,0)

图1

　　在当前坐标下:

　　2)延长PA到C,使PA=CA;延长PB到D,使PB=DB;

　　3)连接CD;

　　4)以CD为直径画圆;

　　5)用XLINE命令中的二等分选项作角CPD的角平分线PO,交CD于O;

　　6)过O作CD的垂线,交圆于E,F;

图2

　　7)用三点UCS命令,取三点为:O,P,C;

　　8)过点O作PO的垂线GO,交PC于G;

图3

　　9)再次用三点UCS命令,取三点为O,F,G;

　　10)现在就可以画椭圆锥了!

　　cone-e-c-捕捉O点-捕捉F点-捕捉G点-a-捕捉P点;

图4

　　11)回到WCS,剖切椭圆锥

　　SL-选择椭圆锥-回车-XY-回车-捕捉P点.

　　12)删除辅助线条.

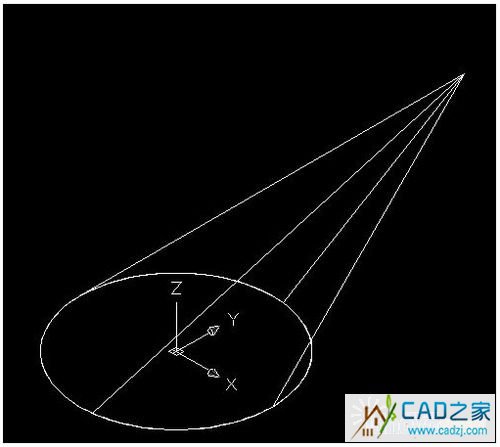

图5
