中望CAD三维新功能——放样

时间:2010-11-03 10:56:03 来源:未知

随着技术的不断创新 ,中望CAD2010中加强了对三维建模方面的功能,其中增加了一个非常好用的新功能——放样。

所谓“放样”,就是通过二个或多个横截面放样来创建三维实体。横截面可以是开放的(例如圆弧),也可以是闭合的(例如圆)。横截面用于定义实体或曲面的截面形状。

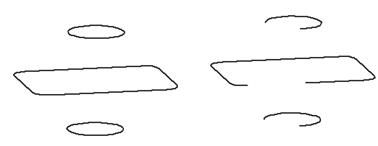

闭合横截面 开放横截面

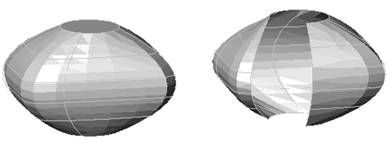

放样后

下面就为大家说明一下放样的功能。

放样时可以使用引导、路径、仅横截面这三种方式来定义放样。

1.引导即使用指定的导向曲线来控制放样实体或曲面形状。导向曲线可以是直线或曲线。
2.路径可以指定放样实体或曲面的单一路径。
3.仅横截面表示只使用横截面来控制实体的形状。



Click here to open new window

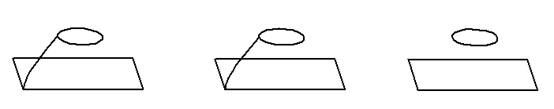

放样前



Click here to open new window

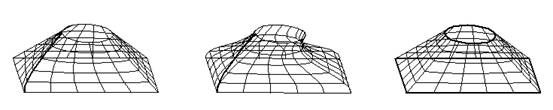

引导放样 路径放样 仅横截面放样

仅横截面

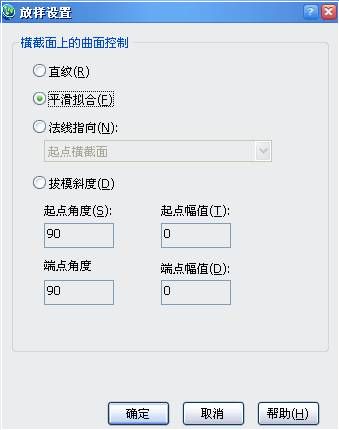

在命令栏中输入loft启动放样命令,选择横截面后,此时提示“输入选项 [导向(G)/路径(P)/仅横截面(C)] <仅横截面>:”,系统默认使用“仅横截面”定义放样,回车,弹出“放样设置”窗口,如下图:





下面来解释一下“放样设置”窗口里的选项
直纹——指定创建的实体或曲面在横截面之间是直的,并且在起点和端点处具有鲜明的边界线。
平滑拟合——指定创建的实体或曲面在横截面之间是平滑的,并且在起点和端点处具有鲜明的边界线。
法线指向——控制创建的实体或曲面在横截面处的法向。
拔模斜度——控制实体或曲面的起点和端点处的拨模角度和幅值,从曲面向外的方向为拨模角度的0度。起点角度指定起点的拨模角度;端点角度指定端点的拨模角度;起点幅值指在曲面开始弯向下一个横截面之前,在拔模方向上,控制曲面到起点横截面的相对距离;端点幅值指从上一个横截面到端点横截面之间,在拔模方向上,控制曲面到端点横截面的相对距离。

总体上说CAD中的放样要求对象是平面形式的,上面举的例子基本都有个共同的特点,即从横向来看,放样的对象大概是平行分布的;从纵向来看,重叠的位置不大。下面做点错开位置的放样的练习,具体的操作步骤就不一一列出: 示例1:

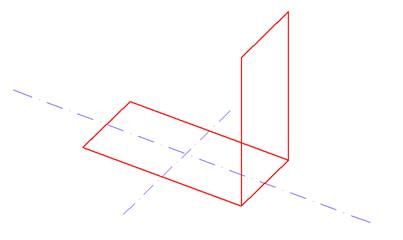

1.创建2个矩形,并互相垂直,
2.使用“仅横截面”中的“平滑拟合”项,放样这两个矩形。



Click here to open new window

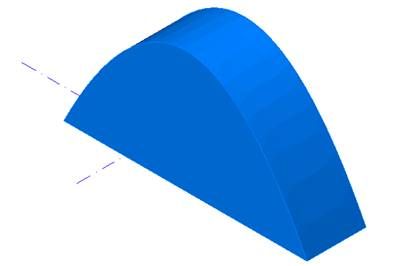

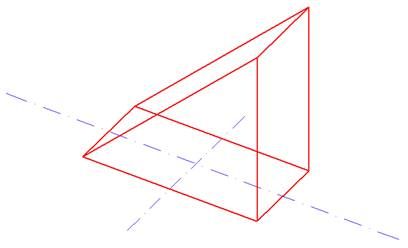

3.2个矩形放样出来的得到一个楔形模样的三维实体对象。



Click here to open new window

示例2:

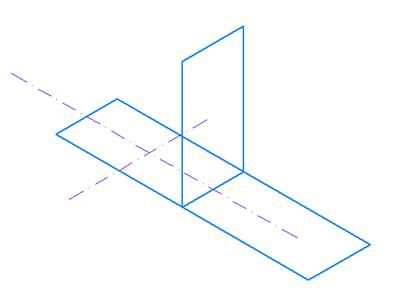

1.创建3个矩形



Click here to open new window

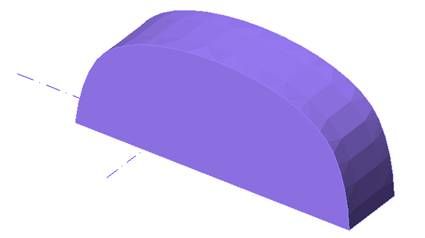

2.依次选择这3 个矩形,并进行放样,得到下图的模样的三维实体。



Click here to open new window

示例3:
1.创建4个矩形,其中两个倾斜一定的角度



Click here to open new window

2.依次对这4 个矩形进行放样,又得到了另一个模样的三维实体。



Click here to open new window

只要发挥想象,就能做出更多不同的造型。
