CAD图导入SU中一次成面的方法

时间:2010-11-01 10:07:50 来源:未知

规划图从CAD导入SU后,曲线相交的地方经常会出现断点,描线很麻烦,该怎么办?

因为SU会把CAD的曲线拟合成多段直线,所以相交出会出现一点点的误差。要想闭合就必须手工把这一点点误差补上或删掉,确实很麻烦。如果用找线头的插件,就可以看到在直线和曲线相交的地方有很多断开的区域,所以即使用自动封面插件也不能很好的生成面。设想一下,一个几千平方米的规划图,上百上千个面,一个一个去描的话,不死也要脱层皮了,呵呵。
左图是未处理的CAD导入SU后,运行找断线插件和自动封面插件的结果。可以看到很多断头,封面也不正确。

右图是经过处理的CAD导入SU后,运行找断线插件和自动封面插件的结果。可以看到没有断头,封面基本正确。

对这个问题,我想了很多种办法。以前我是在CAD里对复杂区域就做成闭合面域导入SU,但是也很麻烦。后来想到,如果在CAD里手动把相交的地方打断,那么两边就是单独两条曲线,这样导入SU后相交点的坐标就不会变动,也就不会出现细小的误差了。

经过实验,这个方法可行。但是那么多的相交点,一个一个的去处理会非常麻烦。所以我在网上搜索能一次性把所有相交点都打断的程序。还真找到了!!经过测试,效果非常好,除了对闭合的圆和椭圆不能起作用外,对PLINE,LINE,ARC,SPLINE都能正确打断。处理后的图形再导入SU,就没有断头了。封面的效果也很不错,对于局部椭圆之类的对象,再简单描一下就可以了.

第一步:下载LISP程序,下载地址:

http://www.cadtec.cn/viewthread.php?tid=295&extra=page%3D1&frombbs=1

或者到这里下载:http://www.91files.com/?4MJOW85QJB6US3CKIH8G

第二步,解压下载的文件。

选择解压到当前文件夹,解压完成后出现一个LISP的文件夹。




第三步,把文件夹拷贝到
CAD的安装目录下,如D:Program FilesAutoCAD 2006lisp

第四步,设置工作目录。

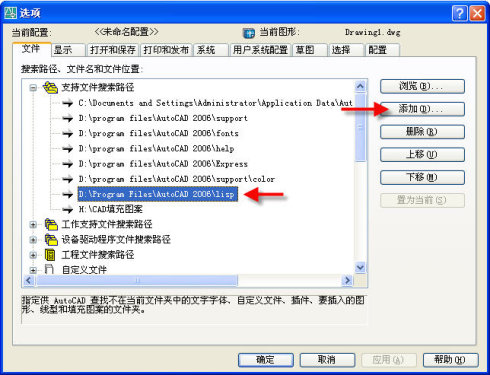

打开AUTOCAD,点击“工具”菜单>>“选项”,在选项对话框中点击“文件”,展开“支持文件搜索路径”,然后点击“添加”。在出现的路径箭头后输入你的LISP放置的路径,如D:Program FilesAutoCAD 2006lisp,然后确定。




第五步,加载程序。

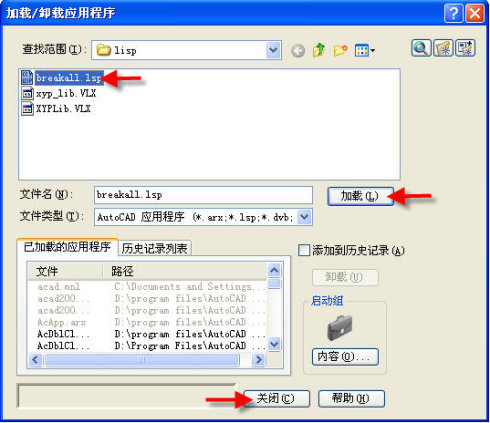

点击“工具”菜单>>“AutoLisp”>>“加载应用程序”,选择“breakall.lsp”文件,然后点击“加载”,再点“关闭”。




第六步,运行程序。

在AUTOCAD命令行输入QINGLI,然后回车。命令行提示选择对象时选择要打断的对象,然后回车,命令执行完毕。如果所选对象中有圆或椭圆,就会提示无法打断周期性曲线,不用管它。




第七步,DWG导入SU

这个步骤就不用我多说了。将整理好的文件导入SU,运行自动封面插件,就可以得到很好的封面效果。

------------------------------------------------------------

自动封面插件在SUAPP和SUTOOL中都有集成,可以到迅雷搜索下载。

或者不想安装集成插件的,这个是自动封面插件的单独下载:http://www.smustard.com/freescripts/MakeFaces

------------------------------------------------------------

后记:有些机子可能要把三个文件都加载了才能运行QINGLI命令。

经过测试,在XP系统下CAD2006/2007/2008均可顺利运行,其它版本未测试。但是在VISTA系统下经常出错,所以不推荐在VISTA下用本程序。
