中望CAD应用小技巧四则

    大家在使用中望CAD时，有时候某些使用上的小技巧可以有效提高工作效率，下面为大家贡献几个经大量实践总结出来的应用小技巧，希望对大家的绘图工作有所帮助。

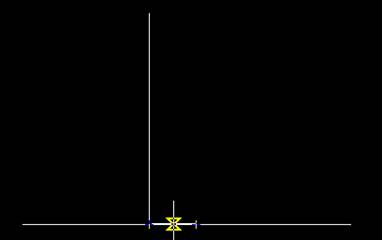

1.在中望CAD绘图中当我们需要捕捉一个物体上的点时，只要将鼠标靠近某物体，不断的按TAb键，这些物体的某些特殊点就会轮换显示出来，比如直线的端点、中间点、垂直点、与物体的交点、圆的四分圆点、中心点、切点、垂直点、交点等，我们选择所需要的点，左键单击即可以捕中这些点，而不需要再去移动鼠标去一个个地选。

2．在中望CAD的选择编辑操作中，有时不小心多选了某个图元，此时在命令未结束的情况下并不需要取消命令而重来，只须在"选择目标"的提示后输入remove，回车，再在提示下逐一选择那些多选的图元即可取消选择该图元。

3．节点是我们在中望CAD中常用来做定位、标注以及移动、复制等复杂操作的关键点。在实际应用中我们会发现，有的时候我们选择了稍微复杂一点的图形并不出现节点，给我们的图形操作带来了一点麻烦。

    解决这个问题有小窍门：当选择的图形不出现节点的时候，使用复制的快捷键Ctrl+C，节点就会在选择的图形中重新显示出来，这时再去进行图形操作即可。

    （选中的图形不显示节点）

    （使用Ctrl+C键之后，节点显示在图形中）
4．在中望CAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。我遇到几个客户都问到了这个问题，这个问题工程师经常会忽略，所以列举出来希望能对大家有所帮助。

    （红色圆圈为交叉点标记）

    （BLIPMODE设置为OFF后交叉点标记消失）
