中达电通H4数控系统和台达PLC在某刀具研磨机之项目应用方案

时间:2011-06-15 08:46:39 来源:未知
本文主要介绍了中达电通H4数控系统和台达PLC,在客户上海某五金刀具有限公司的使用情况,并用两种产品的巧妙组合,实现了五轴专用磨刀机的特殊需求。

  某刀具研磨机主要是用来加工铣刀和钻头的高精度工具磨床,是由五个轴组成的。其中X,Y为机台的横向和纵向运动轴,Z为棒料分度轴是个旋转轴,这三个轴控制刀具的加工。X1为料盘移动轴控制料盘的左右移动,Y1为机械臂上升轴控制机械臂升降。杭州服装批发

图一 中达H4数控系统及专用磨刀机

  一、工艺要求和精度要求

  分度要求,当加工时分度轴旋转分度主要有两个工艺要求,一是在加工过程中不允许改变分度方向,只能单向旋转用以消除机械设备的反线误差;二是分度加工时对沟槽加工的顺序有特殊要求,而且刃数为偶数或奇数还有不同。

图二 棒料的横切图

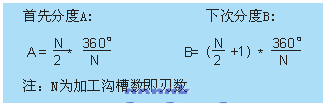

  偶数以一个8个刃数的铣刀为例,每个沟槽的加工顺序是1,5,2,6,3,7,4,8,其表达式是:

  即第一刃加工完成后,第一刃的起刀点与下一刃起刀点角度差为A,下一刃加工完成后这一刃的起刀点与后一刃的起刀点角度差为B,以此类推直到加工到最后一刃完成。

图三 棒料的横切图

  奇数以一个9个刃数的铣刀为例,每个沟槽的加工顺序是1,5,9,4,8,3,7,2,6,其表达式是:

  即每刃起刀点之间的角度差为C。
  机械臂运动要求,以最左下方的料口为零点,每次放入加工完毕的铣刀的同时取走上方的棒料,依次上升直到放入最上端的料口后换列,取走另一列最下端的棒料,如此运动直到将全部500个棒料都加工完毕,停止等待换料盘。
  精度要求:径向0.005mm,轴向0.03mm,机械臂0.01mm,料盘0.01mm。

  二、实施方案

  采用HUST的H4 M控制系统连接3台台达ASD-A0421LA伺服作为加工及分度的控制系统,采用台达5.7寸单色触摸屏+台达ES 24点+24点PLC连接2台台达ASD-A0421LA伺服作为机械臂和料盘的控制系统。

  三、实施步骤

  利用H4系统MACRO指令对用户自设定的参数进行计算来得到X,Y,Z三轴运动的必要数据,再通过G00,G01等定位及插补指令来实现加工铣刀钻头的功能。同时将左旋和右旋分成两个MACRO程序,两者之间的区别只是在与分度方向不同。
  两个程序的流程图如图4所示:

图四 两个程序的流程图

  对于Y1是利用PLC发脉冲对伺服进行控制和台达ASD-A0421LA伺服的Pr控制模式的回零功能来实现机械臂的上下移动定位的;对于X1也是利用台达ASD-A0421LA伺服的Pr控制模式,PLC的I/O点来控制料盘的左右移动定位。
  其它有关磨头夹紧,料盘翻转,机械臂前翻,机械臂后翻,是通过PLC来控制的,而与加工相关的切削液开关,沙轮旋转,是由H4系统的内置PLC通过I/O点来控制的。

  四、结束语

  该项目是一个利用中达产品在工具磨床上应用的典型案例,使用三轴数控系统+PLC实现五轴磨床专用数控系统的功能,为客户极大的节省了成本,同时也展现了台达伺服电机产品良好的控制性能。
  (后附MACRO程序)
  附:MACRO程序(O0000~O0008为右旋,O0100~O0108为左旋)
  O0000
  N09 G11 P-03#p#分页标题#e#
  N10 G65 L4 P#16 A#15 B3.140
  N15 G65 L2 P#60 A#88 B2.500
  N18 G65 L32 P#17 A1.000 B#89
  N20 G65 L31 P#18 A1.000 B#89
  N25 G65 L4 P#19 A1.000 B#18
  N30 G65 L26 P#17 A#16 B#19
  N35 G65 L1 P#23 A#87
  N36 G65 L1 P#40 A0
  N37 G65 L1 P#41 A0
  N40 G65 L26 P#23 A360.00 B#17
  N45 G65 L5 P#20 A360.00 B#10
  N50 G65 L5 P#24 A#10 B2
  N55 G65 L2 P#25 A#24 B1
  N60 G65 L23 P#26 A#10 B2
  N65 G65 L4 P#27 A#20 B#24
  N70 G65 L4 P#28 A#20 B#25
  N71 G65 L5 P#35 A#23 B360.00
  N72 G65 L2 P#31 A#35 B1
  N73 G65 L4 P#36 A#31 B360.00
  N75 G65 L3 P#29 A#27 B#23
  N80 G65 L3 P#30 A#28 B#23
  N81 G65 L2 P#44 A#48 B#21
  N82 G65 L2 P#43 A#49 B#22
  N83 G65 L2 P#42 A#39 B#44
  N86 G65 L81 P97 A#35 B0
  N#87 G65 L2 P#32 A#36 B#29
  N95 G65 L2 P#33 A#36 B#30
  N96 G65 L80 P100
  N97 G65 L2 P#32 A360.00 B#29
  N98 G65 L2 P#33 A360.00 B#30
  N100 G65 L50
  N101 G12 P06
  N102 G00 X0
   Y0
  N103 G04 X0.2
  N104 G00 Y#43
  N105 M08
  N106 G00 X#42
  N109 G65 L83 P140 A#23 B#28
  N110 G65 L86 P165 A#23 B#27
  N115 G65 L81 P130 A#26 B1
  N120 M98 P04 L#24
  N125 G65 L80 P185
  N130 M98 P03 L#10
  N135 G65 L80 P185
  N140 G65 L81 P155 A#26 B1
  N145 M98 P02 L#24
  N150 G65 L80 P185
  N155 M98 P01 L#10
  N160 G65 L80 P185
  N165 G65 L81 P180 A#26 B1
  N170 M98 P08 L#24
  N175 G65 L80 P185
  N180 M98 P07 L#10
  N185 G00 X0
   Y0
  N186 M09
  N187 G11 P03
  N1#87 M30
  O0001
  N210 G65 L2 P#40 A#40 B1
  N211 G01 U#88 V-#87 W#23 F#14
  N212 G65 L81 P214 A#40 B#10
  N213 G00 U-#60
   V#87
   U2.500 W#32
  N214 M99
  O0002
  N220 G65 L2 P#41 A#41 B1
  N221 G01 U#88 V-#87 W#23 F#14
  N222 G00 U-#60
   V#87
   U2.500 W#32
  N223 G01 U#88 V-#87 W#23 F#14
  N224 G65 L81 P226 A#41 B#24
  N225 G00 U-#60
   V#87
   U2.500 W#33
  N226 M99
  O0003
  N230 G65 L2 P#40 A#40 B1
  N231 G01 U#88 V-#87 W#23 F#14
  N232 G65 L81 P235 A#40 B#10
  N234 G00 U-#60
   V#87
   U2.500 W#32
  N235 M99
  O0004
  N239 G65 L2 P#41 A#41 B1
  N240 G01 U#88 V-#87 W#23 F#14
  N241 G00 U-#60
   V#87
   U2.500 W#32
  N242 G01 U#88 V-#87 W#23 F#14
  N243 G65 L81 P245 A#41 B#24
  N244 G00 U-#60
   V#87
   U2.500 W#30
  N245 M99
  O0007
  N270 G65 L2 P#40 A#40 B1
  N271 G01 U#88 V-#87 W#23 F#14
  N272 G65 L81 P274 A#40 B#10
  N273 G00 U-#60
   V#87
   U2.500 W#29
  N274 M99
  O0008
  N280 G65 L2 P#41 A#41 B1
  N281 G01 U#88 V-#87 W#23 F#14
  N282 G00 U-#60
   V#87
   U2.500 W#29
  N283 G01 U#88 V-#87 W#23 F#14
  N284 G65 L81 P286 A#41 B#24
  N285 G00 U-#60
   V#87
   U2.500 W#30 #p#分页标题#e#
  N286 M99
  00100
  N09 G11 P-03
  N10 G65 L4 P#16 A#15 B3.140
  N11 G65 L2 P#44 A#48 B#21
  N12 G65 L2 P#43 A#49 B#22
  N13 G65 L2 P#42 A#39 B#44
  N14 G65 L2 P#60 A#88 B2.500
  N18 G65 L32 P#17 A1.000 B#89
  N20 G65 L31 P#18 A1.000 B#89
  N25 G65 L4 P#19 A1.000 B#18
  N30 G65 L26 P#17 A#16 B#19
  N35 G65 L1 P#23 A#87
  N36 G65 L1 P#40 A0
  N37 G65 L1 P#41 A0
  N40 G65 L26 P#23 A360.00 B#17
  N45 G65 L5 P#20 A360.00 B#10
  N50 G65 L5 P#24 A#10 B2
  N55 G65 L2 P#25 A#24 B1
  N60 G65 L23 P#26 A#10 B2
  N65 G65 L4 P#27 A#20 B#24
  N70 G65 L4 P#28 A#20 B#25
  N71 G65 L5 P#35 A#23 B360.00
  N72 G65 L2 P#31 A#35 B1
  N73 G65 L4 P#36 A#31 B360.00
  N75 G65 L3 P#29 A#27 B#23
  N80 G65 L3 P#30 A#28 B#23
  N86 G65 L81 P97 A#35 B0
  N#87 G65 L2 P#32 A#36 B#29
  N95 G65 L2 P#33 A#36 B#30
  N96 G65 L80 P100
  N97 G65 L2 P#32 A360.00 B#29
  N98 G65 L2 P#33 A360.00 B#30
  N100 G65 L50
  N101 G12 P06
  N102 G00 X0
   Y0
  N103 G04 X0.2
  N104 G00 Y#43
  N105 M08
  N106 G00 X#42
  N109 G65 L83 P140 A#23 B#28
  N110 G65 L86 P165 A#23 B#27
  N115 G65 L81 P130 A#26 B1
  N120 M98 P104 L#24
  N125 G65 L80 P185
  N130 M98 P103 L#10
  N135 G65 L80 P185
  N140 G65 L81 P155 A#26 B1
  N145 M98 P102 L#24
  N150 G65 L80 P185
  N155 M98 P101 L#10
  N160 G65 L80 P185
  N165 G65 L81 P180 A#26 B1
  N170 M98 P108 L#24
  N175 G65 L80 P185
  N180 M98 P107 L#10
  N185 G00 X0
   Y0
  N186 M09
  N187 G11 P03
  N1#87 M30
  O0101
  N210 G65 L2 P#40 A#40 B1
  N211 G01 U#88 V-#87 W-#23 F#14
  N212 G65 L81 P214 A#40 B#10
  N213 G00 U-#60
   V#87
   U2.500 W-#32
  N214 M99
  O0102
  N220 G65 L2 P#41 A#41 B1
  N221 G01 U#88 V-#87 W-#23 F#14
  N222 G00 U-#60
   V#87
   U2.5000 W-#32
  N223 G01 U#88 V-#87 W-#23 F#14
  N224 G65 L81 P226 A#41 B#24
  N225 G00 U-#60
   V#87
   U2.500 W-#33
  N226 M99
  O0103
  N230 G65 L2 P#40 A#40 B1
  N231 G01 U#88 V-#87 W#-23 F#14
  N232 G65 L81 P235 A#40 B#10
  N234 G00 U-#60
   V#87
   U2.500 W-#32
  N235 M99
  O0104
  N239 G65 L2 P#41 A#41 B1
  N240 G01 U#88 V-#87 W-#23 F#14

  N241 G00 U-#60
   V#87
   U2.500 W-#32
  N242 G01 U#88 V-#87 W-#23 F#14
  N243 G65 L81 P245 A#41 B#24
  N244 G00 U-#60
   V#87
   U2.500 W-#30
  N245 M99
  O0107
  N270 G65 L2 P#40 A#40 B1
  N271 G01 U#88 V-#87 W-#23 F#14
  N272 G65 L81 P274 A#40 B#10
  N273 G00 U-#60
   V#87
   U2.500 W-#29
  N274 M99
  O0108
  N280 G65 L2 P#41 A#41 B1
  N281 G01 U#88 V-#87 W-#23 F#14
  N282 G00 U-#60
   V#87
   U2.500 W-#29
  N283 G01 U#88 V-#87 W-#23 F#14
  N284 G65 L81 P286 A#41 B#24 #p#分页标题#e#
  N285 G00 U-#60
   V#87
   U2.500 W-#30
  N286 M99
