挖掘机橡胶履带行走系的使用维护

时间:2011-05-30 08:39:48 来源:未知
1、橡胶履带行走系的特点

  橡胶履带具有质量轻、振动小、噪声低、附着力大、地面适应性好、不损坏路面等特点;尤其适合在城市施工。

  橡胶履带和钢履带的基本构造是一样的,通常也由导向轮、托轮、驱动轮、支匿轮、履带和行走架等部分组成,其主要区别和特点是:

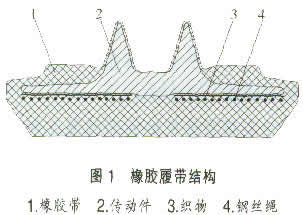

  (1)橡胶履带是用橡胶模压而成的整条连续履带,心部用织物和多条钢丝绳加强,外侧有履剌,内侧有传动件。钢制的传动件镶嵌在硫化橡胶带里。橡胶履带的主要参数是节距、节数、履带宽度、花纹样式、预埋金属件样式等,如图1所示。

挖掘机橡胶履带行走系的使用维护
  (2)驱动轮安装在行走减速器上,用来卷绕履带,以保证机械行驶作业。橡胶履带用的驱动轮采用凸齿齿形,节距为128mm。履带工作过程中有弯曲应力,会引起履带疲劳损坏,故驱动轮直径不易过小。

  (3)支重轮、托轮和导向轮分别骑跨在履带齿的两边,压在橡胶平面上,为防止轮缘切割和严重挤压橡胶而损伤,故轮缘较宽:由于履带齿较高,故轮体较大,如图2所示。


  2、使用维护要点

  (1)要有适宜的张紧力。张紧力过小,履带容易脱落;张紧力过大,会降低履带寿命。检查和调整时,要单边提升行走系,其高度应为10-20mm,如图3所示。当张紧力小时,可通过张紧缸重新调整。

挖掘机橡胶履带行走系的使用维护
  (2)机器行走过程中应避开尖锐物体,以免划伤履带;应避免在高摩擦系数的混凝土路面上过快转弯,以免橡胶撕裂。在通常情况下也应避免转弯过快、过急,转弯时尽量不用单边履带转向。

  (3)不要使履带黏上油等腐蚀性物质,一旦发现,应立即擦去。

  (4)长期存放时,应置于室内,避免日晒雨淋。存放前,应把履带清洗干净,以延长使用寿命。

  (5)驱动轮一旦磨损,应及时更换。
