游标卡尺简介

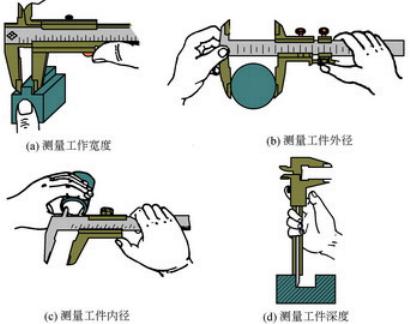

游标卡尺是一种比较精密的量具，在测量中用得最多。通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。 图1 游标卡尺 1．游标卡尺的刻线原理与读数方法 以刻度值0.02mm的精密游标卡尺为例（图1），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。在副尺上有副尺固定螺钉。主尺上的刻度以mm为单位，每10格分别标以1、2、3、……等，以表示10、20、30、……mm。这种游标卡尺的副尺刻度是把主尺刻 度49mm的长度，分为50等份，即每格为：mm 主尺和副尺的刻度每格相差： 1-0.98=0.02mm 即测量精度为0.02mm。如果用这种游标卡尺测量工件， 测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主 尺向右移动，若副尺的第1格正好与主尺的第1格对齐，则 工件的厚度为0.02mm。同理，测量0.06mm或0.08mm 厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。  读书方法，可分三分步骤； 1)根据副尺零线以左的主尺上的最近刻度读出整毫米数； 2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数； 3）将上面整数和小数两部分加起来，即为总尺寸。 图2   0.02mm游标卡尺的读数方法 如图2所示，副尺0线所对主尺前面的刻度64mm，副尺0 线后的第9条线与主尺的一条刻线对齐。副尺0 线后的第9条线表示： 0.02 X9= 0.18   mm 所以被测工件的尺寸为：   64+0.18=64.18   mm 2．游标卡尺的使用与注意事项                     （1）游标卡尺的使用  游标卡尺可用来测量工件的宽度、外径、内径和深度。如图3所示，其中a)图为测量工件宽度的方法， b)图为测量工件外径的方法， c)图为测量工件内径的方法， d)图为测量工件深度的方法。 图3   游标卡尺的应用 a) 测量工件宽度      b) 测量工件外径      c) 测量工件内径        d) 测量工件深度 （2）注意事项  游标卡尺是比较精密的量具，使用时应注意如下事项：1) 使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。 2) 测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡脚变形或磨损，影响测量精度。3) 读数时，视线要垂直于尺面，否则测量值不准确。 4) 测量内径尺寸时，应轻轻摆动，以便找出最大值。 5) 游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。 #p#分页标题#e# 图4    带表卡尺 随着科技的进步，目前在实际使用中有更为方便的带表卡尺和电子数显卡尺代替游标卡尺。带表卡尺（图4）可以通过指示表读出测量的尺寸，电子数显卡尺（图5）是利用电子数字显示原理，对两测量爪相对移动分隔的距离进行读数的一种长度测量工具。 图5    电子数显卡尺
