数控车盘类零件工艺分析与加工实例

时间:2011-03-01 09:39:26 来源:

  如图所示带孔圆盘工件,材料为45钢,分析其数控车削工艺。

  1.零件图工艺分析

  如图所示工件,该零件属于典型的盘类零件,材料为45钢,可选用圆钢为毛坯,为保证在进行数控加工时工件能可靠的定位,可在数控加工前将左侧端面、Φ95㎜外圆加工,同时将Φ55㎜内孔钻Φ53㎜孔。

  2.选择设备

  根据被加工零件的外形和材料等条件,选定Vturn-20型数控车床。

  3.确定零件的定位基准和装夹方式

  (1)定位基准 以已加工出的Φ95㎜外圆及左端面为工艺基准。

  (2)装夹方法 采用三爪自定心卡盘自定心夹紧。

  4.制定加工方案

  根据图样要求、毛坯及前道工序加工情况,确定工艺方案及加工路线。

  工步顺序:

  (1)粗车外圆及端面

  (2)粗车内孔

  (3)精车外轮廓及端面

  (4)精车内孔



  5.刀具选择及刀位号

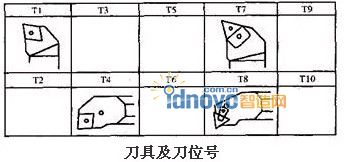

  选择刀具及刀位号如图。



  将所选定的刀具参数填入表1带孔圆盘数控加工刀具卡片中。

  表1 带孔圆盘数控加工刀具卡片
